Haelix Quadro Ventiel Toe-, afvoer KS 125 wit

Artikelnummer: 0188061

Haelix-Quadro (3)
design_valve_assembly_Square front
design_valve_assembly_Square front no topcap
design_valve_assembly_Square back
design_valve_assembly_Square back no topcap
design_valve_assembly_Square side
design_valve_assembly_Square front no topcap close-up
design_valve_assembly_Square exploded
design_valve_assembly_Square in bedroom close-up
design_valve_assembly_Square in bedroom
Dimensional drawing – Haelix Quadro Valve 125mm
Haelix-Quadro (3)
design_valve_assembly_Square front
design_valve_assembly_Square front no topcap
design_valve_assembly_Square back
design_valve_assembly_Square back no topcap
design_valve_assembly_Square side
design_valve_assembly_Square front no topcap close-up
design_valve_assembly_Square exploded
design_valve_assembly_Square in bedroom close-up
design_valve_assembly_Square in bedroom
Dimensional drawing – Haelix Quadro Valve 125mm

Prestatie en design in één! Het Haelix ventiel, voor luchttoe- en afvoer, zorgt voor een fraaie afwerking van elk ventilatiesysteem in de woningbouw. Het ronde design ventiel is tijdloos en scherp geprijsd. Het Haelix Ventiel is gemakkelijk zonder gereedschap te monteren in iedere 125 mm ventieladapter en heeft een 9-traps luchtstroombegrenzer om, in combinatie met de Air Excellent Restrictiering, ieder gewenst volume te behalen.

  • Voor luchttoe- en afvoer
  • Geïntegreerde ventilator-vormige luchtverdeler voor een verbeterde luchtverdeling
  • Laag geluidsniveau
  • Brede flens ter voorkoming van vuilafzetting op wanden en plafonds
  • 9-traps inregelring om onvoorziene systeemafwijkingen op te lossen
Bekijk alle specificaties

Gedetailleerde informatie

De Haelix ventielen zijn geschikt voor inbouw in wanden en plafonds en zijn een perfecte combinatie met Ubbink's Air Excellent 125 mm ventieladapters maar zijn uiteraard ook in te zetten bij elke ander ventilatiesysteem. De Haelix ventielen passen in alle interieurstijlen dankzij het universele ontwerp. Voor de luchttoevoer zorgt de geïntegreerde ventilator-vormige luchtverdeler voor een brede luchtverdeling in de droge ruimtes, daarbij maximaal gebruikmakend van het zogenaamde Coanda effect. Na berekening van het Air Excellent systeem en wanneer de Restrictieringen zijn ingesteld, zijn de ventielen eenvoudig te plaatsen. Door de afdichtring van de Haelix in de ventieladapter te plaatsen, ontstaat er een lekvrije verbinding. De Haelix ventielen zijn voorzien van een extra 9-traps inregelring om onvoorziene systeemafwijkingen als gevolg van installatiewijzigingen het hoofd te bieden en hiermee een universele oplossing te te creëren voor alle verkrijgbare ventilatiesystemen in de markt.

Specificaties

Algemeen

Product Naam
Haelix Quadro Ventiel Toe-, afvoer KS 125 wit
GTIN
8713645222684
Handelsnaam
Haelix
Artikel type
Ventielen en Roosters
Prijs (ex. BTW)
40,70 EUR

Technisch

Commerciële afmeting
125 mm / 50 x 100 mm / 60 x 130 mm / 75 mm / 90 mm
Kleur indicatie
9016
Vorm
Rond
Kleur
Wit
Materiaal
Kunststof
Richting luchtstroom
Toevoer/Afzuigen

Afmeting

Lengte
230 mm
Hoogte
60 mm
Breedte
230 mm
Netto gewicht
0.34 kg

Logistiek

Intrastat
39259080
Verpakking basis eenheid
Kartonnen doos
Verpakking / lengte
255 mm
Verpakking / hoogte
65 mm
Aantal per verpakking
1
Brutogewicht
0.45 kg
Verpakking / breedte
240 mm

Prestatie

CE markering
-
Toevoer capaciteit
75 m³/h
Temperatuurbestendigheid (max.)
60 °C
Afzuig capaciteit
75 m³/h
Temperatuurbestendigheid (min.)
5 °C

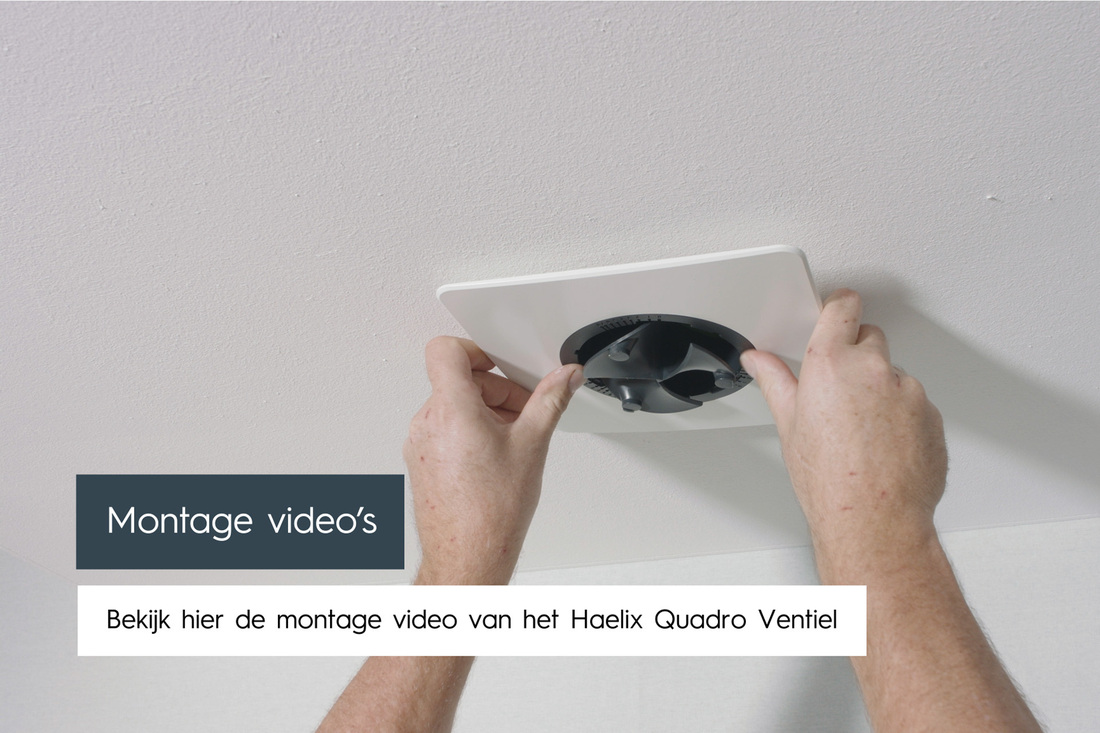

Montage-video-haelix-quadro

Montage video Haelix Quadro Ventiel

Je kwaliteiten als vakman aantonen was nog nooit zo eenvoudig. Wil je goed voorbereid zijn, bekijk dan onze montage video's. In een paar minuten nemen we het hele installatie- en montageproces door en krijg je tips over de verwerking van onze producten. Daarna ga je aan de slag.
