Het ventilatiesysteem Air Excellent van Ubbink leent zich uitstekend voor de verwerking in prefab-vloeren. In een serie van drie artikelen delen we de voordelen én de werkwijze per type vloer. In het laatste artikel: het ventilatiesysteem in een prefab massief houten vloer.
Massief houten vloeren behoren tot de drie bekendste houtvloeren die prefab worden gemaakt en gebruikt worden in conceptuele houtbouw en hybride constructies (met staal en beton), naast HSB-vloeren en LVL-vloeren.

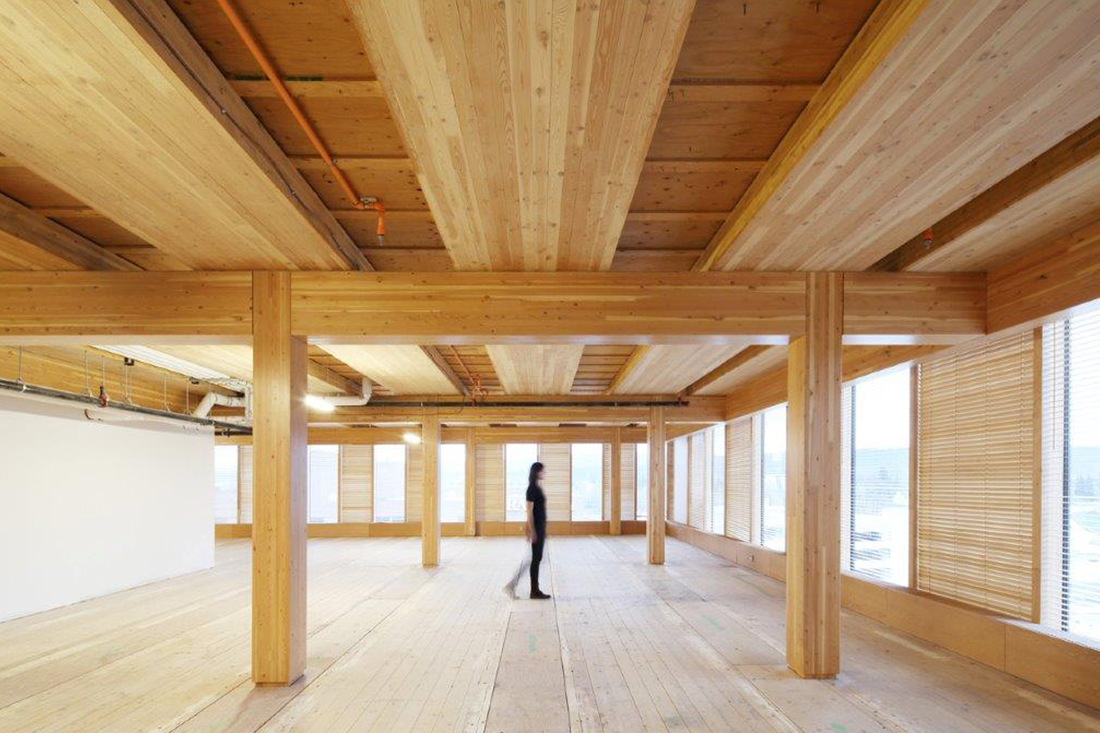

Het gaat hierbij om Cross-Laminated Timber (CLT-vloeren of kruislaaghout). Massief houten panelen worden kruislings aan elkaar gelijmd, waardoor er een sterke en stabiele constructie ontstaat. Door de opbouw kunnen massief houten vloeren ook relatief grote overspanningen overbruggen.
De massa van CLT-vloeren is klein in vergelijking met beton, maar groot vergeleken met houtskeletbouw (HSB). CLT-vloeren zijn dragend en steunen op de constructieve liggers. Een voordeel is dat deze vloeren (aan de onderzijde) in principe niet afgewerkt hoeven te worden.
Bij het ontwerpen en het verwerken van een ventilatiesysteem in een massief houten (prefab) vloer zijn er een aantal aandachtspunten. Zo kunnen in een CLT-vloer wel (ondiepe) sleuven gefreesd worden, maar ventilatiekanalen kunnen er niet in verwerkt worden. Flexibele ventilatiekanalen worden daarom op of onder de CLT-vloer geïnstalleerd, bijvoorbeeld in de ruimte van een verhoogde vloer, in de cementdekvloer of in een verlaagd plafond.
Bij grondgebonden woningen is de CLT vaak zichtbaar, bij gestapelde woningbouw is dat niet het geval, omdat er extra voorzieningen getroffen moeten worden voor de akoestiek en brandveiligheid. Ventilatieleidingen worden daarom bij gestapelde bouw meestal verwerkt tussen de vloer en het verlaagde plafond.
Verder moeten verticale doorvoeren op strategische posities geplaatst worden, want massief hout is niet vergevingsgezind. Voorkom daarnaast dat er achteraf, op de bouwplaats, geboord moet worden in de CLT-panelen. Dit is namelijk kostbaar. Beugel de kanalen volgens de voorschriften van de fabrikant.
In een nieuw kennisdocument deelt Ubbink nog meer informatie over ventilatiesystemen in prefab-constructies. Daarin gaan we in op alle belangrijke onderwerpen rondom ventilatieleidingen en prefab-oplossingen. Wil je het kennisdocument over de integratie van ventilatiesystemen in prefab-oplossingen gratis ontvangen?
Bovendien ondersteunt Ubbink je graag bij de realisatie van een ventilatiesysteem (in een prefab-constructie). In onze Aerflux ventilatieconfigurator kun je in slechts twee stappen zelf een ventilatieberekening maken, die voldoet aan alle wettelijke eisen. Bovendien krijg je een overzicht van alle materialen die je nodig hebt en vertalen we de berekeningen naar de praktijk.

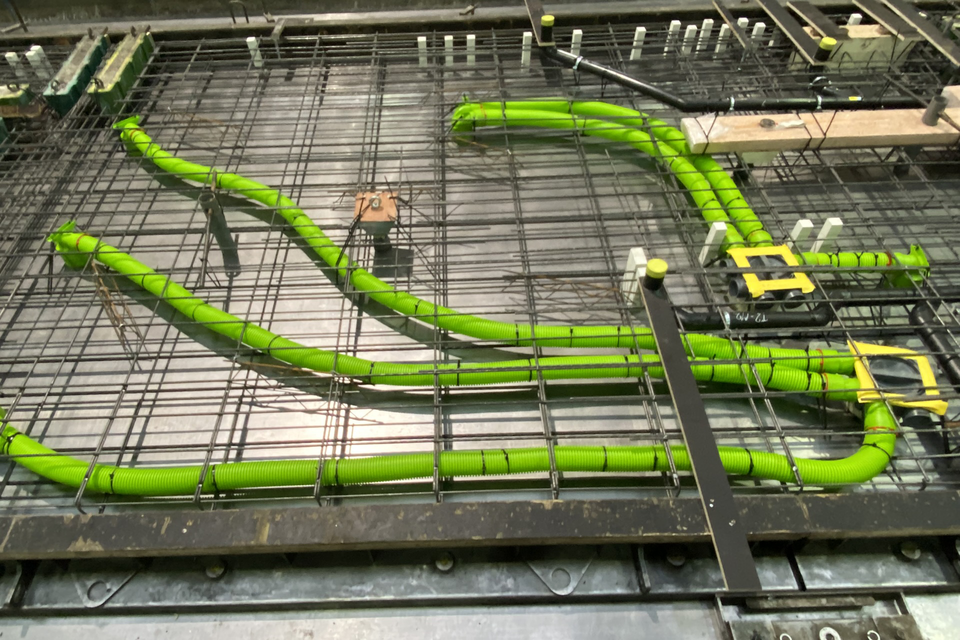

Het ventilatiesysteem Air Excellent van Ubbink leent zich uitstekend voor de verwerking in prefab-vloeren. In een serie van drie artikelen delen we de voordelen én de werkwijze per type vloer. Dit keer: het ventilatiesysteem in prefab betonvloeren.
Lees meer
Voor een gezond binnenklimaat! Kwaliteit lever je door energiezuinige, veilige, duurzame en gezonde gebouwen te realiseren. Bewoners hebben recht op een gezond binnenklimaat. Het verhoogt het weerstandsvermogen van mensen, het concentratievermogen en het comfort in huis. Met het Air Excellent luchtverdeelsysteem zorg jij voor die gezonde leefomgeving.
Lees meer

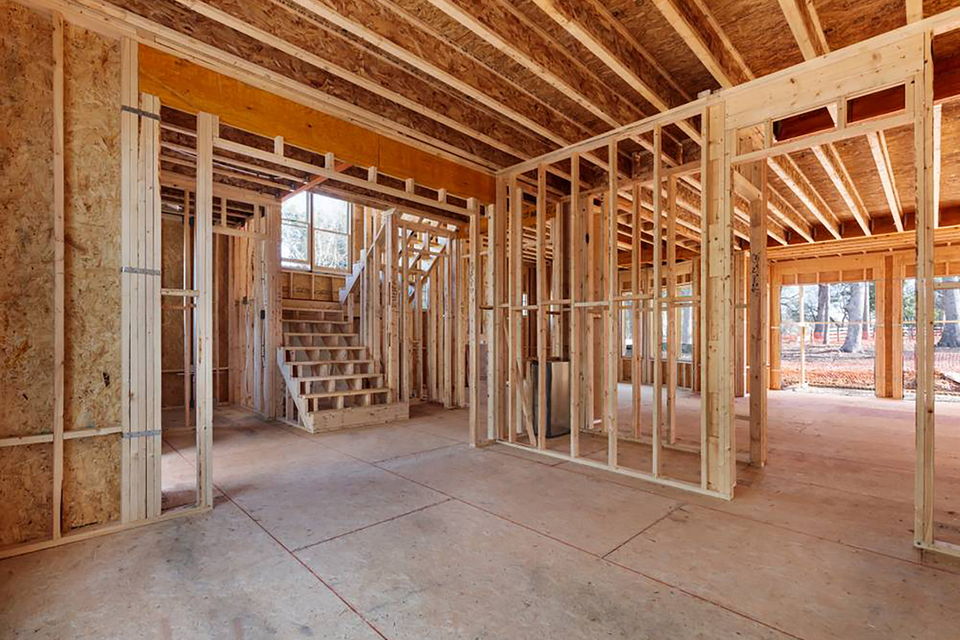

Het luchtverdeelsysteem Air Excellent van Ubbink kan perfect worden verwerkt in prefab-vloeren. In een serie van drie artikelen delen we de voordelen én de werkwijze per type vloer. Dit keer: het ventilatiesysteem in een prefab houtskeletbouw (HSB) vloer.
