PV-panelen aanbrengen op het dak is inmiddels zo goed als standaard bij nieuwbouw en renovatie. Je wilt de panelen eenvoudig en snel monteren én garanderen dat ze optimaal presteren. Hiervoor ontwikkelde Ubbink het programma Solar Bevestiging en Protectie.
Ubbink levert merkonafhankelijke bevestigingssystemen voor zowel platte als hellende daken. Bij hellende daken wordt onderscheid gemaakt tussen opdak en indak. Bij een indaksysteem liggen de PV-panelen niet op de dakpannen, maar tussen de dakpannen op het dakbeschot. Voor iedere verwerking biedt Solar Bevestiging en Protectie oplossingen. Zo monteer je de zonnepanelen snel, veilig en betrouwbaar. We combineren dat bovendien met een hoogwaardige kabeldoorvoer door het dak. Aanvullend kun je met onze speciale vogelschroot de zijkanten van de PV-panelen afschermen tegen vogels en knaagdieren.
Met de Solar configurator bereken je snel welke materialen je nodig hebt voor jouw situatie. Je ontvangt een duidelijk overzicht van alle benodigde materialen om de bestelling voor het complete montagesysteem te plaatsen.
Selecteer ook meteen de gewenste kabel- en leidingdoorvoer, vogelschoot tegen wering ongedierte en luchtdicht manchet voor een luchtdichte afsluiting mee.
Bij opdakmontage liggen de PVpanelen boven de dakpannen. De Solar Dakhaken van Ubbink monteer je onder de dakpannen aan de dakconstructie. Er ontstaat een vaste verbinding doordat de haken aan de dakconstructie geschroefd worden. Vervolgens monteer je aan de uitstekende dakhaken de montagerail. Op de montagerail komen vervolgens de PV-panelen te liggen. Het Solar Opdakmontagesysteem van Ubbink bestaat uit een minimaal aantal onderdelen. Zonnepanelen zijn hiermee snel en gemakkelijk aan te brengen.
Woningeigenaren en architecten geven vaak de voorkeur aan indakmontage, omdat de panelen dan optisch wegvallen. Bij indakmontage plaats je de zonnepanelen namelijk tussen de dakpannen op het dakbeschot.
Het Solar Indakmontagesysteem van Ubbink is universeel toepasbaar en ontworpen op maximale eenvoud en prestatie. Alle soorten zonnepanelen kunnen met het universele Solar Indakmontagesysteem van Ubbink worden gemonteerd. Het systeem is geschikt voor dakhellingen van 15° tot 70° en framehoogtes van 30 tot 50 mm.
Na het verwijderen van de dakpannen, breng je de Solar Onderlaag van HDPE-kunststof vanaf de rol aan op de panlatten. De Solar Onderlaag garandeert de waterdichtheid van het dak. De onderlaag is eenvoudig op maat te maken en aan te brengen. Door de vormvrijheid is de onderlaag geschikt voor zowel landscape als portrait gelegde zonnepanelen. Op de onderlaag worden vervolgens de Solar Bevestigingsankers bevestigd. Deze dragen de Solar Montagerails voor de PV-panelen.
De opbouw van de bevestiging garandeert maximale ventilatie. Omdat de waterkerende laag op de panlatten komt, blijft ventilatie van de dakpannen ononderbroken doorgaan. De Bevestigingsankers zorgen er voor dat er ook voldoende ventilatie is tussen de onderlaag en de PV-panelen.
Deze maximale ventilatie is gunstig voor het rendement van de panelen. Volgens de normen NEN 7120 (EPC) en de NTA 8800 (BENG) mag bij gebruik van het Solar Indakmontagesysteem worden gerekend worden met de matig geventileerde ventilatie opbrengstfactor.

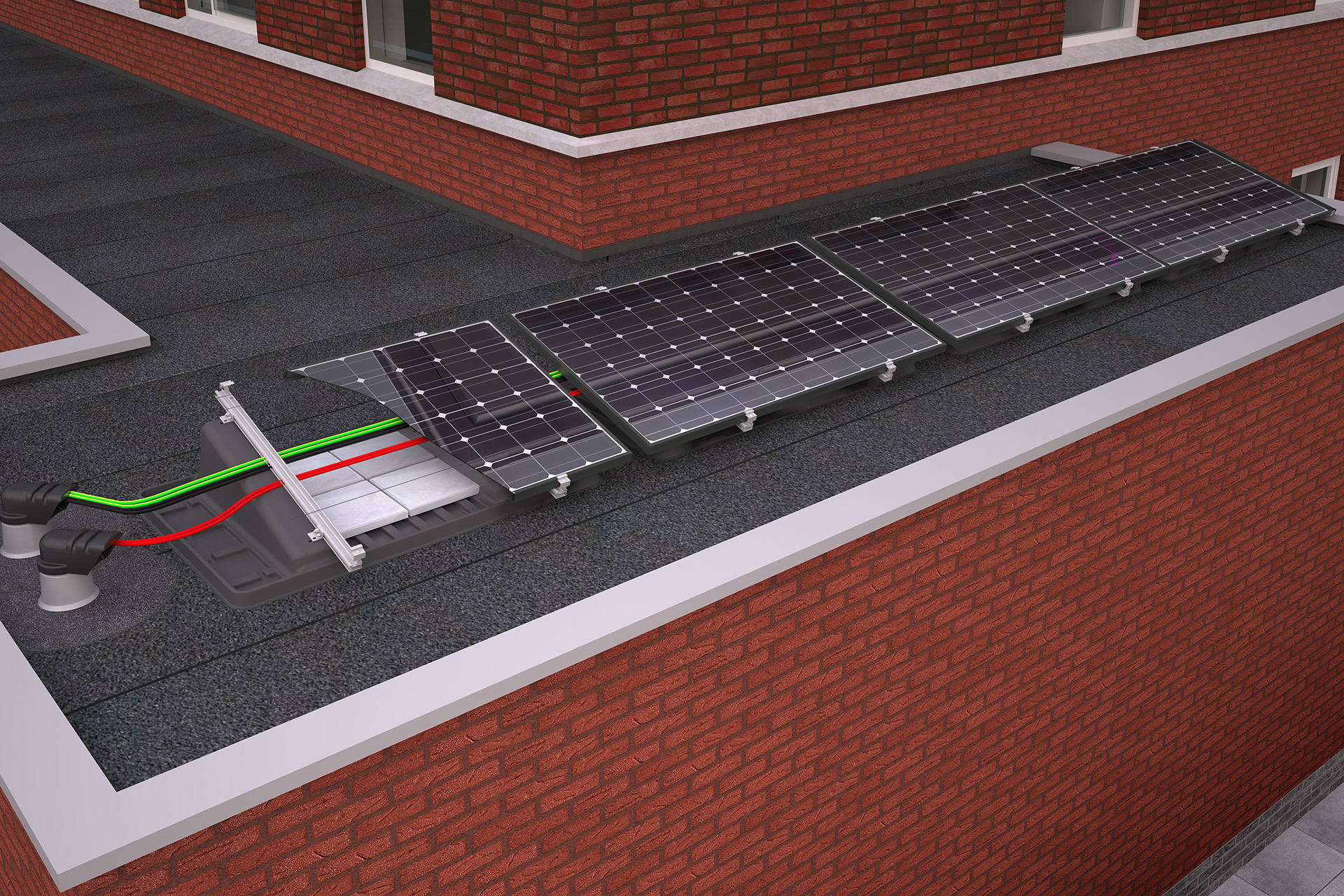

Bij het Solar Platdakmontagesysteem FRS60 plaats je zonnepanelen op het platte dak zonder dat je daarvoor de dakbedekking hoeft te doorbreken. Dit systeem bestaat uit dragers van kunststof bakken die je na de plaatsing op het dak vult met ballast. Dat werkt dus snel en eenvoudig, zonder risico’s op lekkage.
Het ter plaatse bouwen van frames is niet nodig. De kant en klare frames geven een maximale plaatsingsvrijheid, waarbij je rekening kunt houden met dakdoorvoeren, lichtkoepels en andere objecten op het dak. Daarmee kun je ook op een klein dak elk PV-paneel optimaal positioneren.

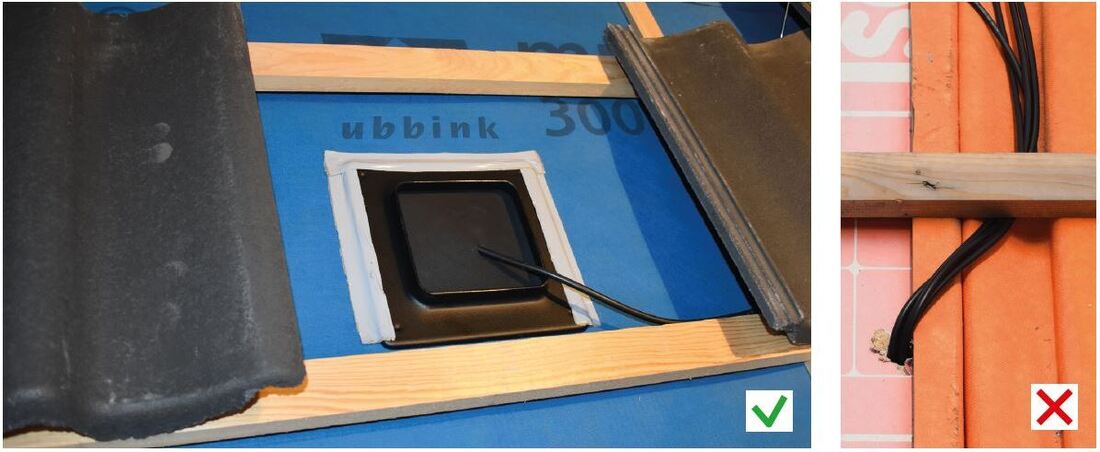

Een ondergeschoven kindje bij de montage van PV-panelen is de doorvoer van de kabels. Die doorvoer moet veilig zijn, waterdicht en bij voorkeur luchtdicht. Zeker bij BENG- en NOM-woningen speelt die luchtdichtheid een grote rol. Uit metingen voor luchtdicht bouwen is gebleken dat bij de aansluiting van dakdoorbrekingen de meeste lekken voorkomen. Vochtige lucht stroomt daardoor vanuit de woning langs de dakdoorbreking en condenseert in de constructie van het dak. Dat kan op termijn schimmelvorming veroorzaken en de constructie aantasten.
Ubbink heeft in het programma Kabel- en Leidingdoorvoeren meerdere doorvoeroplossingen, voor het hellende dak, voor het platte dak en voor verschillende kabeldiktes. Voor een luchtdichte afwerking langs kabels en leidingen maak je aanvullend gebruik van de Kabel- en Leidingdoorvoermanchet van Ubbink.
Vogels en knaagdieren kunnen schade aan het dak en de zonnepanelen veroorzaken. Bijvoorbeeld door te knagen aan de bedrading of een nest te bouwen onder de PV-panelen. Luchtdicht afsluiten is geen optie, omdat ventilatie onder de zonnepanelen belangrijk is voor de werking en levensduur van de zonnepanelen.
Met de Solar Vogelschroot voorkom je de schade en vervuiling, maar blijven de panelen goed geventileerd. Op vrijwel alle voorkomende soorten zonnepanelen kun je de Solar Vogelschroot gemakkelijk en snel monteren met de bijgeleverde zelfklemmende clips inclusief weerhaken. De strips zijn van hoogwaardig kunststof en daardoor onderhoudsvrij. Ze zijn 12 en 15 centimeter hoog, wat zorgt voor een optimale afsluiting van de ruimte onder de zonnepanelen. De stroken kun je eenvoudig op maat knippen. Door de kant-en-klare hoekstukken voor de zonnepanelen is het niet nodig om handmatig een hoek om een paneel te maken.
Maar ook als je al bekend bent met onze producten raden we je aan om de montage video's te bekijken. Aantoonbaar vakkundige montage en installatie wordt namelijk steeds belangrijker. Zeker als er straks - na de invoering van de Wet kwaliteitsborging voor het bouwen (Wkb) - een kwaliteitsborger over je schouder meekijkt. Dan moet je namelijk niet alleen aantonen dat het product aan alle eisen voldoet, maar ook de werkzaamheden. Werk je volgens de voorschriften - zoals die zijn uitgelegd in de montage video's dan lever je aantoonbaar vakwerk.
