Ventus dakdoorvoer
Strak afgewerkt op het dak zorgt de Ventus voor een optimale aan- en afvoer van ventilatielucht.
Onze merken
De nieuwe Ventus dakdoorvoer zorgt ervoor dat isolatiewaarden van het dak behouden blijven. Daarnaast onderscheidt de Ventus dakdoorvoer zich door het installatiegemak. Slechts een minimale dakdoorbreking is nodig, het maken van de dakdoorbreking is gemakkelijker en door de haakse dakdoorvoer kunnen leidingen direct langs het dakbeschot worden gemonteerd.
Ventus winnaar VSK Awards 2022
'Een ogenschijnlijke eenvoudige, maar doordachte doorontwikkeling. Waarbij goed is gekeken naar de praktische struikelblokken en waarmee de monteur echt tegemoet wordt getreden’, zo omschrijft de jury van de VSK Awards de Ventus van Ubbink. De geïsoleerde dakdoorvoer is klaarblijkelijk een detail in een veel grotere bouwopgave, maar het meedenken met de installateur en de finesses van het ontwerp - waardoor isolatiewaarden behouden blijven - leverde de Ventus de winst voor de VSK Award op.
Universele aan- en afvoer van ventilatielucht
Er is geen excuus meer voor ventilatieafvoeren die uit het lood staan. De nieuwe Ventus dakdoorvoer heeft een traploze afstelling, waardoor je de afvoer altijd recht op het dak plaatst. De Ventus is universeel toepasbaar; geschikt voor zowel platte als hellende daken, alle soorten dakpannen én alle type WTW-toestellen en voor warmtepompen met een luchttoevoer. Bovendien wordt de Ventus geleverd in alle gangbare kanaalmaten (150, 160, 180 en 200 mm) en is het een complete oplossing inclusief indekdeel en glijschaal of plakplaat.
Voor de Ventus zijn BIM-modellen en Stabu bestekteksten beschikbaar, maar ook een praktische montagevideo en checklist. Zodat jij goed voorbereid aan de slag kunt en na afloop kunt aantonen dat er kwaliteit is geleverd.
Installatie
De Ventus onderscheidt zich qua installatiegemak. Na het bepalen van de juiste positie en het aftekenen, zaag je met de reciprozaag een ronde haakse sparing uit het dak. Daarin plaats je de dakdoorvoer.
Complete oplossing

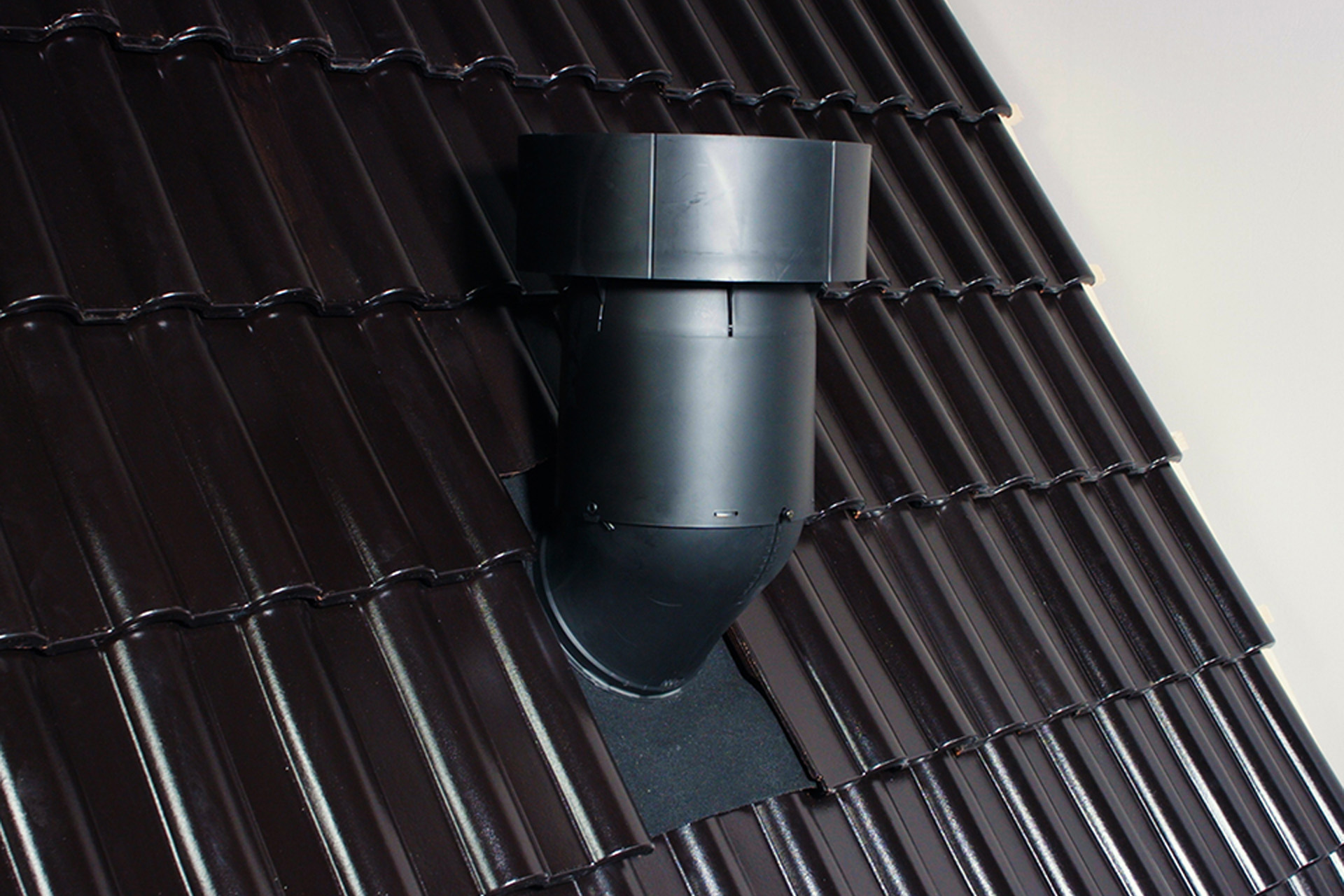

De Ventus voor het hellende dak is standaard voorzien van ons Ubiflex indekdeel voor een waterdichte afwerking onder de dakpannen. Na het terugplaatsen van de dakpannen en het aansluiten van Ubiflex op de bovenkant van de dakpannen, wordt de kap op de doorvoer geplaatst. Vervolgens wordt deze loodrecht afgesteld en gefixeerd.
Luchtdicht
Met een Luchtdicht Dakdoorvoermanchet tegen het dakbeschot wordt de binnenzijde luchtdicht afgewerkt. Door de haakse doorvoering beugel je eenvoudig de geïsoleerde leidingen langs het dakbeschot. Zo bespaar je bovendien binnenruimte.

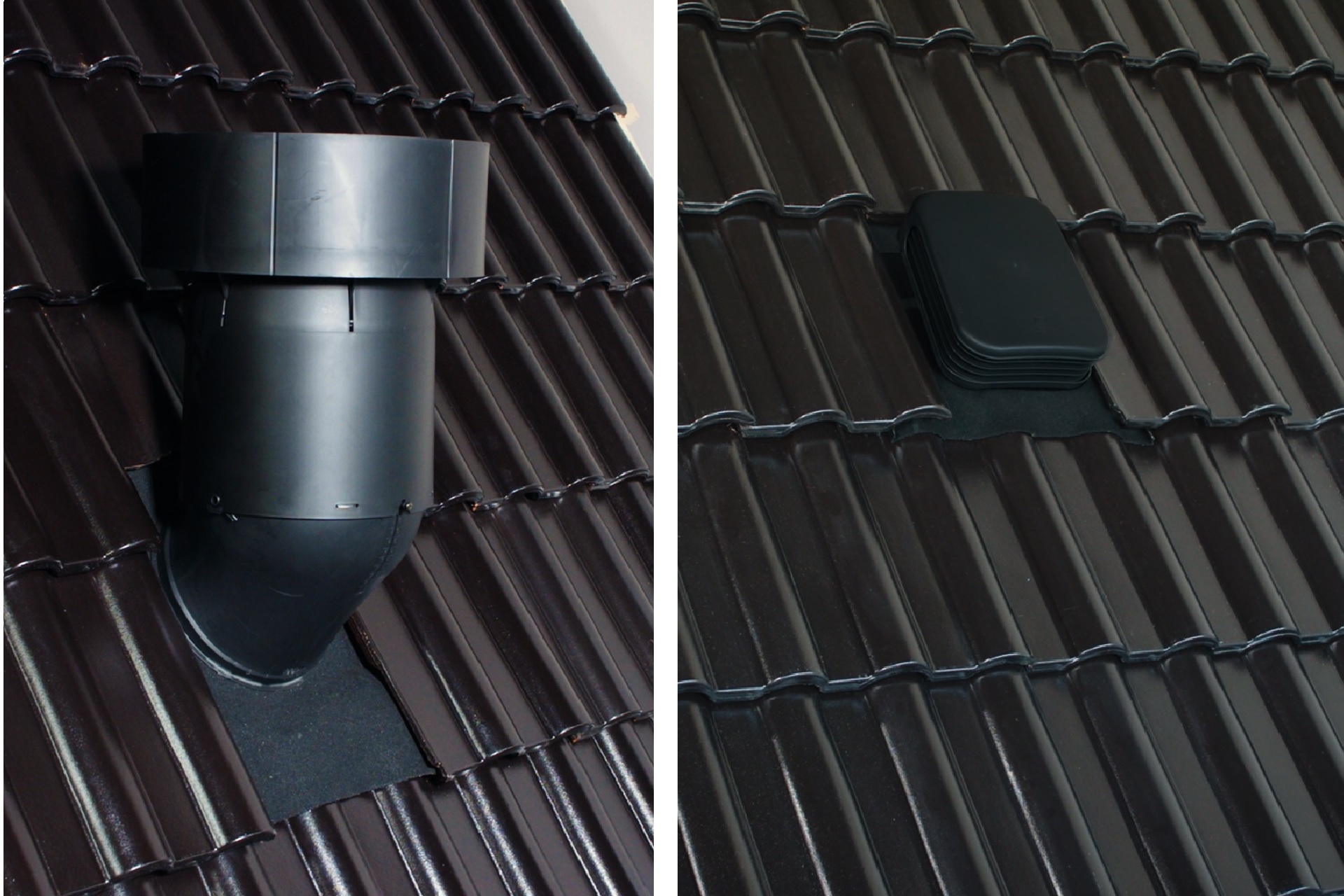

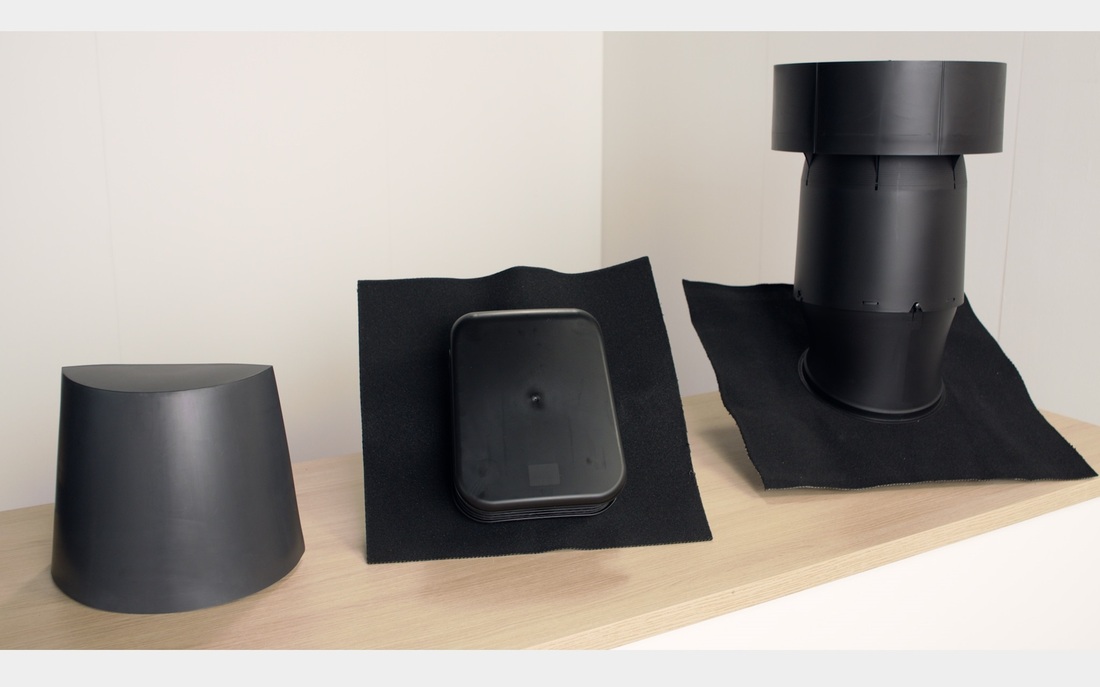

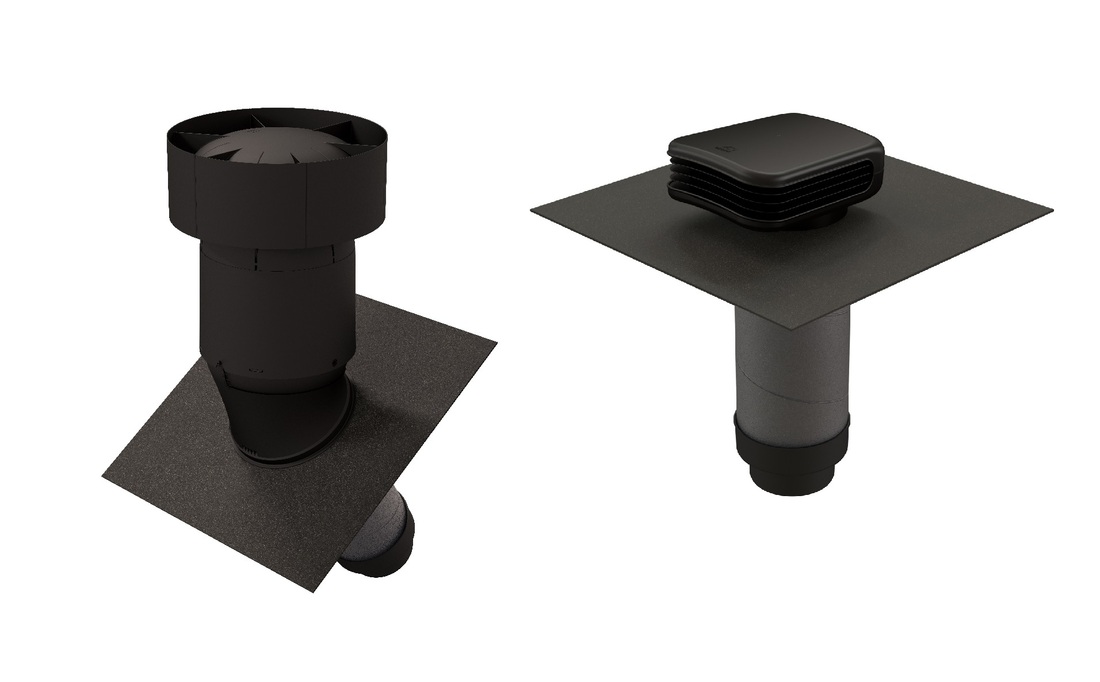

Valetis en Ventus: de logische oplossing voor balansventilatie
Waar de Ventus geïsoleerde dakdoorvoer geschikt is voor zowel luchttoevoer als -afvoer, daar is de Valetis een oplossing uitsluitend voor luchtafvoer. Dit heeft te maken met de beperkte opbouwhoogte. Volgens NEN en het Besluit bouwwerken leefomgeving (Bbl) moet de uitmondingshoogte bovendaks voldoende zijn om ook na sneeuwval te functioneren. Door de beperkte opbouwhoogte van de Valetis krijgt de installateur echter wel veel meer plaatsingsvrijheid op het dak.
Ubbink adviseert:
- de ongeïsoleerde Valetis voor ventilatiesysteem C
- de geïsoleerde Valetis - in combinatie met Aerfoam - voor de luchtafvoer bij een balansventilatiesysteem (ventilatiesysteem D).
De Valetis voldoet aan de Europese norm voor ventilatiesystemen (EN 13141-5).
Project
Gloednieuwe dakdoorvoer Ventus enthousiast ontvangen
Dakdoorvoeren plaatsen: een klus die vaak best wat tijd kost. Dit moet makkelijker kunnen, dachten de ingenieurs van Ubbink. Het resultaat: de nieuwe Ventus, een geïsoleerde dakdoorvoer die op alle daken eenvoudig te plaatsen is, met een minimale dakdoorbreking. Slim, snel en simpel. Kees de Boer – werkvoorbereider bij Van den Hogen Bouwbedrijven – had de primeur. “Een mooi product dat vooral tijdwinst oplevert: ideaal!”
Veelgestelde vragen Ventus
Volgens de jury gaat het om een ogenschijnlijk eenvoudige, maar doordachte doorontwikkeling. Vaak is de luchtdichtheid van het dak het kind van de rekening in de afstemming tussen de installateur en bouwer. Door de haakse doorvoering kunnen de geïsoleerde leidingen eenvoudig langs het dakbeschot worden gebeugeld. De Ventus maakt het leven van de installateur en dakdekker dus een stuk makkelijker. De VSK-jury verwijst daarnaast de gratis Wkb-checklists van de Ventus.
De Ventus is een universele dakdoorvoer voor aan- en afvoer van ventilatielucht. Deze garandeert een maximale luchtdoorstroming, zodat de ventilatiebox efficiënt werkt. Ook wordt het geluidsniveau gereduceerd. De Ventus heeft bovendien een luchtdichte aansluiting tussen installatie- en bouwcomponenten.
Traditioneel wordt een dakdoorvoer van het ventilatiesysteem schuin door het (hellende) dak aangebracht. Dat is niet alleen lastig af te tekenen en te zagen, ook is de dakdoorbreking groot. Een goede luchtdichte aansluiting realiseren is daardoor een grote opgave. De Ventus staat altijd recht op het dak en de ventilatieleidingen gaan aan de binnenzijde langs het dakbeschot.
De Ventus dakdoorvoer wordt geleverd in vier montagekits voor zowel hellend dak- als platdaktoepassingen.
Voor de montage van de Ventus is een handige montage video beschikbaar. Deze vind je hier.
Voor de montage van de Ventus is een handige montage video beschikbaar. Deze vind je hier.
Denk SMART voor je start
Denk SMART voor je start met de montage van de Ventus.
Een vakman denkt, doet en controleert. En Ubbink is er voor je in alle fasen.
Denk SMART voor je start
Wordt er gevraagd om jouw expertise, dan zorgt Ubbink dat jij altijd een antwoord paraat hebt. Met een hoofd vol kennis en handen vol vaardigheden. Hoe je dat voor elkaar krijgt? Denk SMART voor je start!
Doe SMART
Wil je goed voorbereid zijn, bekijk dan onze montage video's. In een paar minuten nemen we het hele installatie- en montageproces door en krijg je tips over de verwerking van onze producten. Daarna ga je aan de slag.
Bouw SMART
Ubbink is er voor je met slimme producten die zorgen dat de installatie snel en vakkundig gebeurt. En met onze checklist ga je na of alle werkzaamheden goed zijn uitgevoerd. Zo bespaar je niet alleen veel tijd, je levert ook topwerk!
Maak je ventilatiesysteem compleet
Ubbink levert een totaalpakket om het Ventus programma te complementeren.

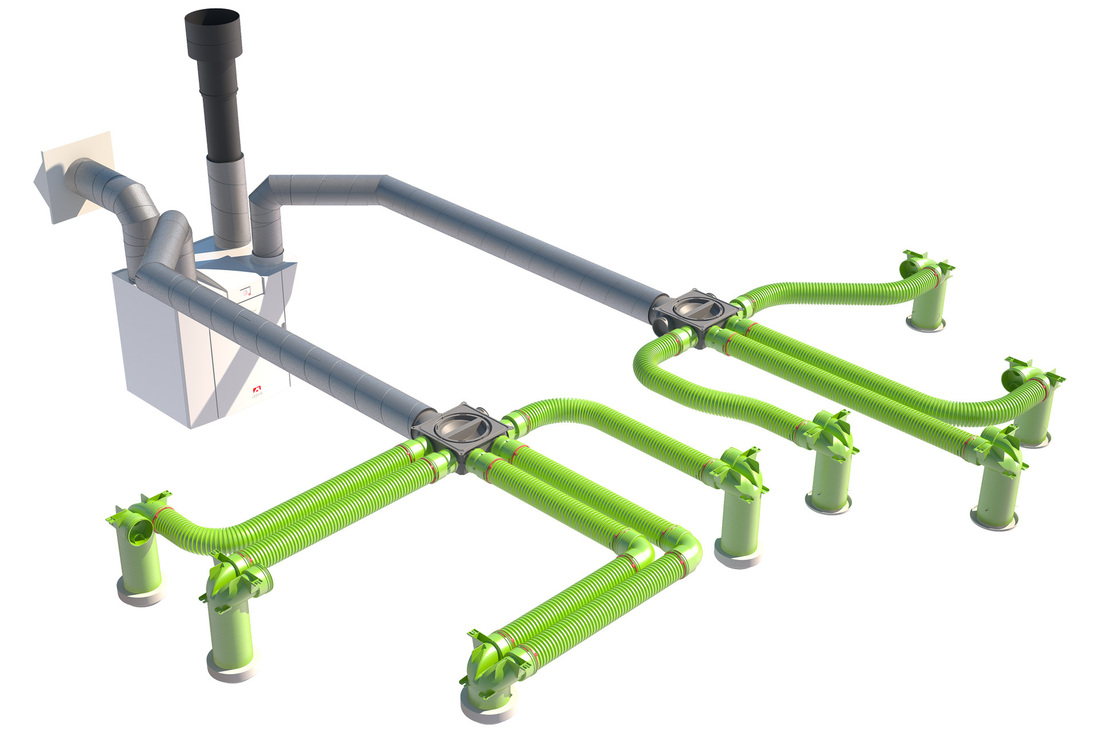

Air Excellent - luchtverdeelsysteem: voor een gezond binnenklimaat
Met Air Excellent kan je in iedere woning een gezond binnenklimaat realiseren. Bij nieuwbouw en renovatie. De flexibele kanalen zijn eenvoudig te verwerken, ook in kleine ruimtes en schachten. De ronde en ovalen kanalen bieden bovendien veel ontwerpvrijheid. De verschillende kanalen kunnen eenvoudig gecombineerd worden met handige verloopstukken. Met de afdichtingsringen heb je een luchtdicht systeem.
Aerfoam - geïsoleerd leidingsysteem: de perfecte aansluiting op het dak
Ubbink heeft diverse doorvoeren voor mechanische ventilatie en warmteterugwinning in het assortiment die perfect aansluiten op Air Excellent. Aerfoam is ons duurzaam geïsoleerde leidingsysteem dat is gecertificeerd door bouw- en milieuorganisaties. Aerfoam wordt toegepast op plekken waar condensvorming ontstaat. Door Aerfoam te gebruiken hoef je kanalen bijvoorbeeld niet na te isoleren bij de dakdoorvoer. Het is een tijdbesparende oplossing die voldoet aan de hoogste eisen.
