Rolux rookgasafvoersysteem

Het Ubbink Rolux programma biedt tal van oplossingen voor het afvoeren van rookgassen en het toevoeren van verbrandingslucht voor een cv-ketel in de woningbouw en utiliteitsbouw. Ubbink maakt gebruik van hoogwaardig polypropyleen (PP), waardoor je veilig, makkelijk, snel en schoon kunt werken!

Diverse oplossingen voor het afvoeren van rookgassen

Er zijn verschillende systemen voor de rookgasafvoer, parallel en concentrisch. Onderscheid wordt in de installatiepraktijk ook gemaakt tussen woningen/gebouwen met een individuele rookgasafvoer en woningen – vaak appartementen - met een collectief rookgasvoersysteem (CLV, Combinatie Luchttoevoer en Verbrandingsgasafvoer).

Voor het aanbrengen van een buis in een bestaande schacht gebruik je een renovatiesysteem. Als er in een gebouw, woning of woongebouw geen ruimte is, kun ervoor kiezen om de rookgasafvoer aan de buitenzijde van de gevel plaatsen.

Systemen voor woningen/gebouwen met eigen rookgasafvoer

  • Parallel: Gescheiden rookgasafvoer en luchttoevoer, geïnstalleerd tussen het verwarmingstoestel en het spruitstuk van de dakdoorvoer
  • Concentrisch: Gecombineerde binnenbuis voor rookgasafvoer in een buitenbuis voor luchttoevoer, geïnstalleerd vanaf de ketel tot en met de dakdoorvoer

Systemen voor collectieve rookgasafvoer

  • CLV: Concentrisch systeem. gecombineerde rookgasafvoerbuis in de buitenbuis voor luchttoevoer. Ieder verwarmingstoestel heeft zijn individuele aansluiting op het systeem
  • Half CLV: Separaat systeem voor gestapelde bouw:
    • rookgasafvoer via leiding door een schacht;
    • luchttoevoer via gevelrooster of schacht
  • Cascade-opstelling: Systeem voor horizontaal gekoppelde ketels. De ketels staan opgesteld in een technische ruimte

* Toestellen voor collectieve systemen moeten geschikt zijn voor deze installatie. Ubbink biedt een breed scala aan accessoires zoals bijvoorbeeld rookgas-terugslag kleppen, voor het realiseren van een veilige installatie

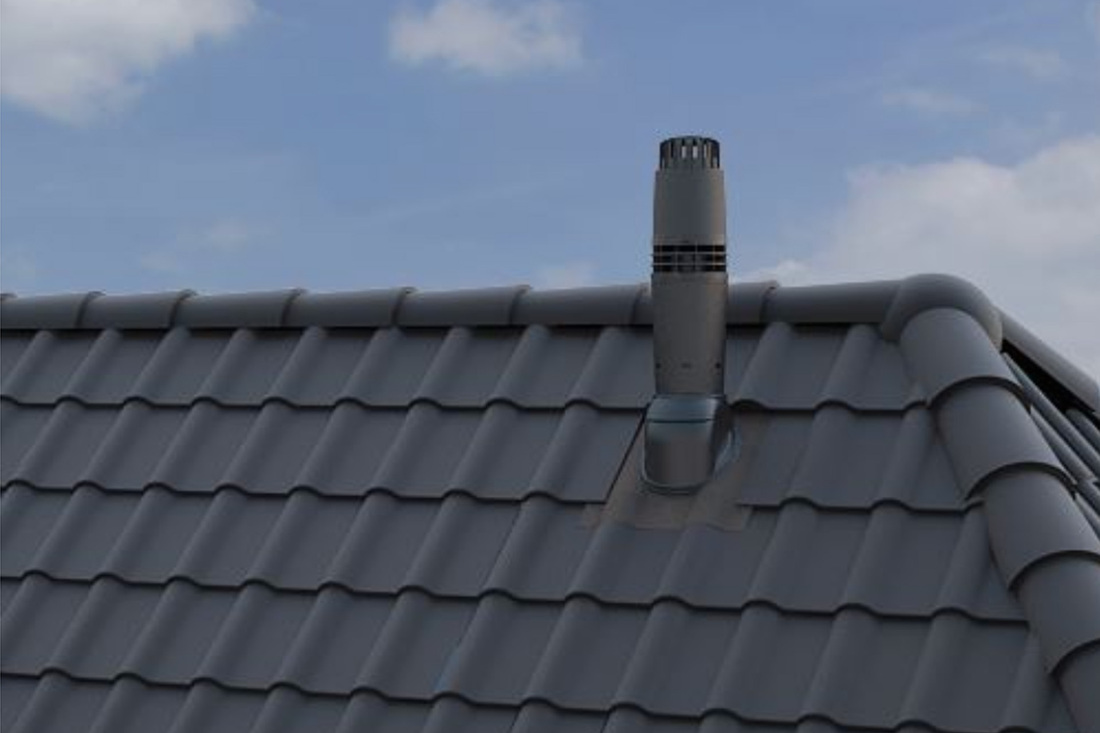

Dak met een Rolux rookgasafvoer dakdoorvoer erop gemonteerd

Overige systemen en oplossingen

  • Renovatie Rolux Flex: Flexibel rookgasafvoersysteem, geïnstalleerd in een bestaande schacht, de luchttoevoer wordt door de schacht aangezogen/wordt toegevoerd vanaf de gevel
  • Rolux Buitenwandsysteem: Rookgasafvoer systeem met RVS ommanteling, geïnstalleerd langs de buitenzijde van de gevel
  • Dak- en Muurdoorvoeren: Voor concentrische rookgasafvoersystemen waarmee
    je op veilige wijze rookgassen afvoert.
  • Rolux ProTect brandwerende sets: Ubbink biedt, in samenwerking met Promat, de Rolux ProTect brandwerende schachtoplossingen in handige sets voor CLV en half CLV installaties en schoorsteenrenovatiesystemen.
  • Optimale bevestiging: Voor optimale bevestiging en 100% luchtdichte afsluiting van de doorvoeren, biedt Ubbink Dakdoorvoerpannen en -platen, muur- en dakbeschotbeugels en luchtdicht manchetten.

Veelgestelde vragen rookgasafvoer

Alle bepalingen onder NPR 3378 hebben te maken met rookgasafvoertechniek. Op werkenmetnpr3378.nl vind je een digitale portal waar je al die npr-normen vindt. Deze kun je ook op de werkplek erbij pakken. Hetzelfde geldt voor hetnieuwebeugelen.nl / rogafa.nl.

In de Europese regelgeving worden eisen gesteld aan onder meer de volgende zaken:
-    Constructie: is die stevig genoeg?
-    Gasdichtheid
-    Condens bestendigheid
-    Corrosie bestendigheid
-    Goed werkende uitmondingen
-    Type testen
-    Productmarkering

Het Besluit bouwwerken leefomgeving (Bbl) stelt dat werkzaamheden aan verbrandingstoestellen, verbrandingsluchttoevoervoorzieningen en rookgasafvoervoorzieningen onder het CO vallen. Dit omvat het installeren, repareren en onderhouden van deze systemen.

In principe is de eigenaar van het gebouw verantwoordelijk voor het onderhoud van de rookgasafvoer. Als de afvoer niet zichtbaar is, kan een lektest worden uitgevoerd om te controleren op problemen.

De levensduur van de rookgasafvoer is gelijk aan de levensduur van de ketel. Wanneer die vervangen moet worden, moet de rookgasafvoer namelijk ook vervangen worden.

Er zijn verschillende onderwerpen waar installateurs rekening mee moeten houden, zoals wanneer ze aan de rookgasafvoer werken, algemene tips voor onderhoud van een gasketel, plaats van de uitmonding en wanneer iets nieuwbouw of verbouw is. NPR 2759 biedt ook informatie over het eigen afvoersysteem.
