Aerflux ventilatieconfigurator
Met de Aerflux ventilatieconfigurator bereken je eenvoudig de ventilatiebehoefte voor een hele woning. Start hier je berekening.

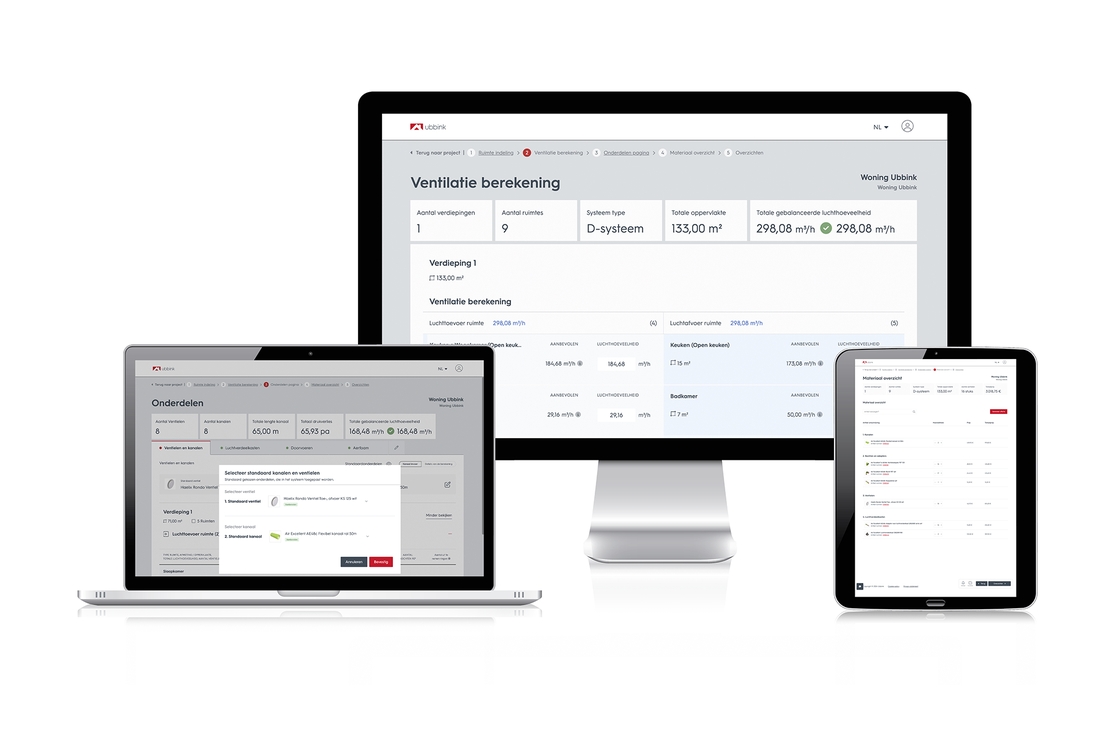

Maak kennis met de Aerflux ventilatieconfigurator
Het maken van een ventilatieberekening was nog nooit zo eenvoudig. En het resultaat nog nooit zo goed, volledig en betrouwbaar als met de Aerflux ventilatieconfigurator. In 2 stappen bereken je de ventilatiebehoefte voor een hele woning. Het systeem voorziet je bovendien van complete overzichten. Deze kun je downloaden en als rapport toevoegen bij de oplevering of aan het Wkb-dossier
Hoe werkt de Aerflux ventilatieconfigurator?
De Aerflux ventilatieconfigurator werkt in twee stappen:
- Je benoemt de ruimtes en voert de oppervlaktes per ruimte in.
- Je bent bijna klaar. Op basis van de ingevulde gegevens maakt de configurator een volledige ventilatieberekening. Alles wat jij nog moet doen is de gegevens controleren. Indien gewenst kun je verfijning aanbrengen en materialen toevoegen.
Instructievideo Aerflux ventilatieconfigurator
De configurator in vogelvlucht
Start: Zet de woning(en) in het systeem
Wil je de ventilatiebehoeften van het volledige project berekenen? Je kunt meerdere calculaties onderbrengen onder dezelfde projectnaam.
Aan de slag: voer de ruimtes en oppervlakten in
Defineer de ruimtes, kies de functies van de ruimtes en geeft de oppervlakten aan. Heeft een woning meerdere etages, dan voeg je de verdiepingen toe.
De Aerflux ventilatieconfigurator berekent direct de ventilatiebehoefte
Klik je op ventilatieberekening, dan verschijnt direct de ventilatiebehoeften per ruimte op je scherm. De ventilatiebehoeften zijn berekend per ruimte en gecorrigeerd met de wettelijke vereiste ventilatiecapaciteit per ruimte of verblijfsgebied.
De ventilatieberekening gaat standaard uit van de aanbevolen luchthoeveelheden.
De standaard luchthoeveelheden kun je echter altijd aanpassen aan de gewenste luchthoeveelheden.
Let op! Vul je een luchthoeveelheid in die lager is dan de aanbevolen capaciteit, dan krijg je een melding dat niet aan de wettelijke eisen wordt voldaan.
Van berekening naar praktijk
De Aerflux ventilatieconfigurator onderscheidt zich door de ventilatieberekeningen direct te vertalen naar de praktijk. Zijn alle gegevens ingevoerd dan kan je meteen de details, het technisch overzicht en het materiaaloverzicht inzien. Daarnaast kun je alle berekeningen downloaden.
Onderdelen pagina
Om een volledige materiaalstaat te genereren maak je een keuze uit het type kanaal en ventiel en voeg je op deze pagina zelf de kanaallengtes en het aantal bochten toe.
Technisch overzicht
Onder het kopje ‘technisch overzicht’ vind je de vertaling van de berekeningen naar de praktijk. Per kanaal is de luchtsnelheid, het drukverlies voor en na de restrictiering en de luchthoeveelheid berekend en opgenomen.
Materiaaloverzicht
De benodigde hoeveelheid bochten, adapters, kanalen, luchtverdeelkasten en ventielen vind je in het materiaaloverzicht.
Achtergrondkennis
Luchttoevoer
Er worden per ruimte verschillende eisen gesteld aan de luchttoevoercapaciteit. Dit is afhankelijk van de definitie van de ruimte of het gebied. Een woonkamer, werkkamer en slaapkamer zijn voorbeelden van verblijfsruimten. Een verblijfsgebied kan uit meerdere ruimten bestaan. Voor een verblijfsgebied geldt een minimale luchttoevoercapaciteit per m2 van 3,24 m³/h (0,9 dm3/s). De eisen aan het verblijfsgebied zijn leidend boven die van de verblijfsruimte!
Luchtafvoer
Voor de luchtafvoer geldt dat de functie van de ruimte mede bepalend is voor de luchtafvoercapaciteit. Er worden volgens het Besluit bouwwerken leefomgeving (Bbl) minimale eisen gesteld aan specifiek omschreven ruimtes. Zo moet in de toiletruimte minimaal 25m3/h lucht afgevoerd worden, in de badkamer: 50 m3/h en voor de keuken geldt de eis van minimaal 75 m3/h.
Restrictieringen
Het Air Excellent luchtverdeelsysteem is ontworpen op basis van de ventilatiebehoefte. Het debiet wordt centraal ingeregeld in de luchtverdeelkast. Om iedere ruimte van exact de juiste luchthoeveelheid te voorzien, gebruik je het voorgeschreven aantal restrictieringen. Deze worden geplaatst op de aansluitingen van de luchtverdeelkast.
Ubbink is je ventilatiepartner
Van de oriëntatie- tot en met uitvoeringsfase kunnen we je project begeleiden. Heb je vragen, neem dan contact op met het Ubbink Adviesteam, telefoon 0313 480 300
Neem contact op
