RE2020 & ventilation vmc : comment répondre aux exigences de la réglementation ?
En 2021, la France adopte la réglementation environnementale RE2020, plus stricte que la réglementation thermique précédente. Cette nouvelle norme vise à optimiser le confort des occupants et à réduire la consommation énergétique en privilégiant des solutions respectueuses de l'environnement. Elle s’applique aux bâtiments neufs, et exige que ceux-ci répondent à des normes de conformité. Cette réglementation se montre plus exigeante face à ce besoin vital que de respirer un air le plus sain possible au sein d’un logement. Obtenir la meilleure Qualité d’Air Intérieur (QAI) passera donc par le respect de certains débits et pressions au niveau des bouches de ventilation d’un logement.
Dans cet article, clarifions ensemble les points importants de la RE2020.
SOMMAIRE
Quels sont les requis de la RE2020 pour maison individuelle ?
Débits et pression : assurer la conformité du système
Conduit semi-rigide VS souple : le match
Zoom sur la gamme Air Excellent®
>Comment réaliser l'entretien du réseau ?
>Comment réduire les nuisances sonores ?
Les règles de pose du détalonnage des portes
La checklist ULTIME à télécharger
Isolation : focus sur le pare-vapeur Protec'Vap
Maison passive : performance énergétique et isolation
Maison passive : limiter le recours en énergie fossile
Introduction : quels sont les requis majeurs de la RE2020
Entrée en vigueur au 1er Janvier 2022, la réglementation environnementale 2020 (RE2020) durcit la réglementation.
3 points majeurs voient le jour dans le cadre de la réduction d'émissions de carbone du secteur du bâtiment :
- La conception d'une maison individuelle (isolation, orientation...)
- La performance énergétique en limitant l'utilisation d'énergie fossile
- La qualité de l'air intérieur et l'étanchéité d'un réseau de ventilation .
La RE2020 encourage des solutions plus respectueuses telles que la PAC Hybride ou la PAC ECS/CET afin de transformer des maisons individuelles en maisons passives, dont la chaleur apportée par le soleil en extérieur et celle dégagée par l'intérieur est réutilisée continuellement pour répondre aux besoins de chauffage.
Débits et pression : assurer la conformité du système
La RE2020 impose des débits d'air extraits précis à respecter pour le système de ventilation d'une maison individuelle. Ces débits sont différents selon le nombre de pièces principales du logement. Pour exemple, un logement comportant 4 pièces principales doit respecter les volumes d'extraction d'air suivants :
- Cuisine : 120 m3/h
- Salle de bain: 30 m3/h
- WC : 30 m3/h (15m3/h si multiple)
Respecter ces débits permet de garantir la qualité de l'air intérieur pour les habitants. L'installation d'une VMC double-flux et d'un réseau Air Excellent® , conforme RE2020, permet de garantir une performance maximale.
Comment faire si la mesure des débits n'est pas possible ?

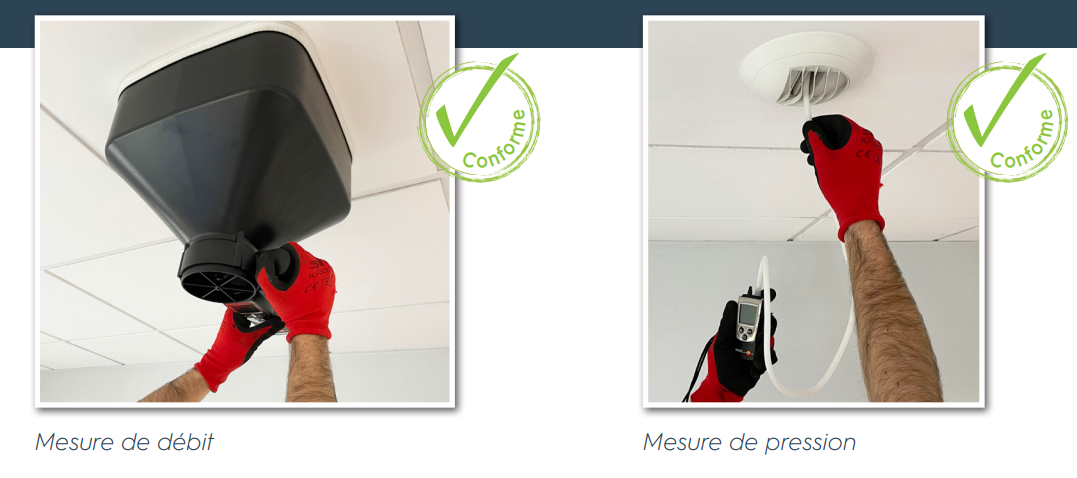

Dans le cas de centrales hygroréglables, les débits varieront. Par conséquent, la vérification de la conformité des débits ne sera pas réalisable (en dehors de la cuisine en débit de pointe). C’est donc une mesure de pression qui sera alors réalisée lors du contrôle à réception de l’installation.
Performances du réseau VMC : les débits imposés par la RE2020

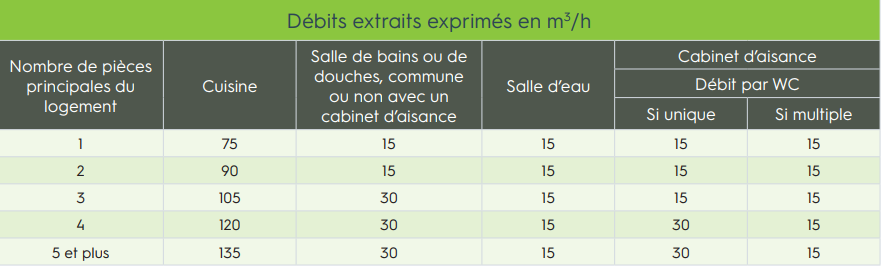

Afin de garantir un bon renouvellement de l’air et donc une bonne qualité d’air intérieur (QAI), les débits mentionnés dans l’Arrêté du 24 mars 1982 et rappelés sur le tableau ci-contre doivent pouvoir être atteints.
Pour que ces débits et/ou pressions associées aux bouches soient atteignables, il faudra veiller à :
- La limitation des pertes de charge sur le réseau
- L’étanchéité du réseau
- L’utilisation de la bonne section de conduits
- L’absence d’écrasement du réseau
- L’entretien possible du réseau
- La bonne isolation des conduits dans les volumes non chauffés pour éviter tout risque de condensation.

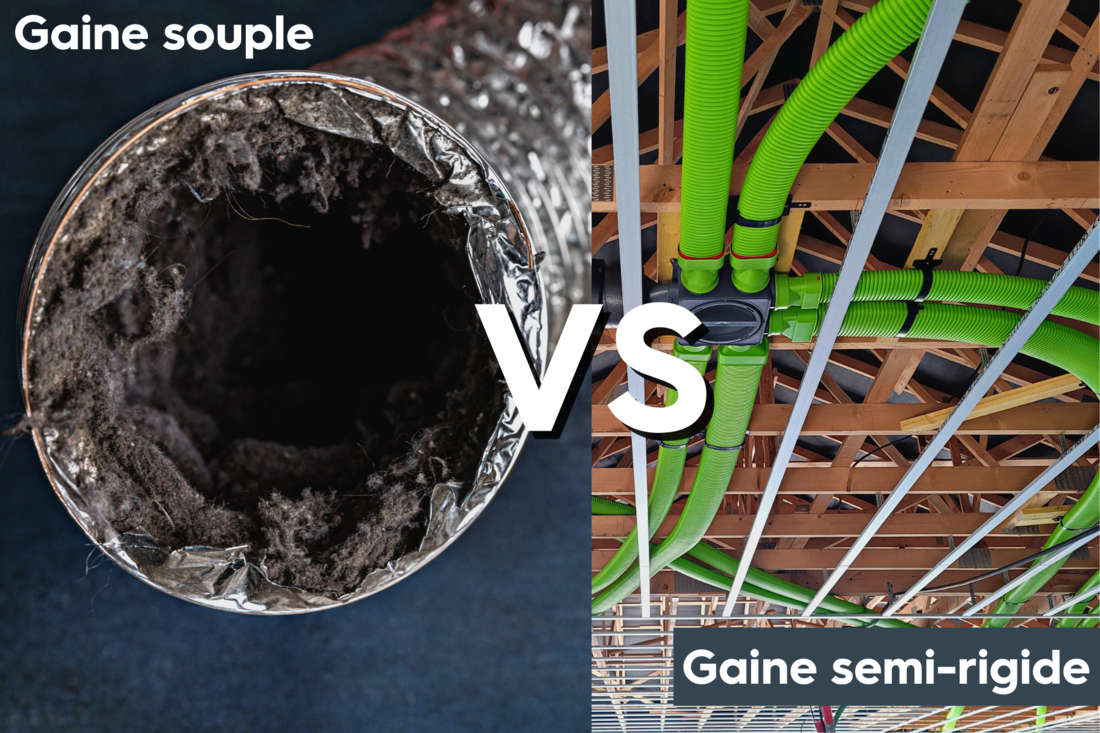

Conduit semi-rigide VS souple : le match
Avantages VS inconvénients
Gaine souple | Gaine semi-rigide | |
Les + | Prix plus abordable | Résistance mécanique Pas risque d'écrasement Faibles perte de charges Facile à nettoyer Renouvellement de l'air efficace Excellente performance globale Débits conformes garantis |
Les - | Risque d'écrasement Perte de charges Surchauffe de la centrale Factures plus importantes Nuisances sonores Difficile à nettoyer Encrassement plus rapide | Prix plus élevé |
ZOOM : découvrez la gamme Air Excellent®
Comment réaliser l'entretien des conduits ?
Selon le règlement sanitaire départemental, le ramonage des conduits doit être effectué aussi souvent que nécessaire afin de garantir la propreté du réseau.
Si vous avez choisi les gaines Air Excellent®, ce ramonage peut être réalisé avec un hérisson en nylon souple. En effet, l'intérieur des gaines est assez lisse et résistant pour laisser passer une brosse en nylon, et ainsi maintenir une étanchéité parfaite.
Attention : un conduit souple sera directement déchiré par le passage de cet outil !
À noter qu'il y a bien sûr le ramonage des conduits, mais également l'entretien du caisson de ventilation en lui-même avec le nettoyage des ventilateurs, ainsi que de la partie "visible" de l'installation, c'est-à-dire les bouches au plafond.

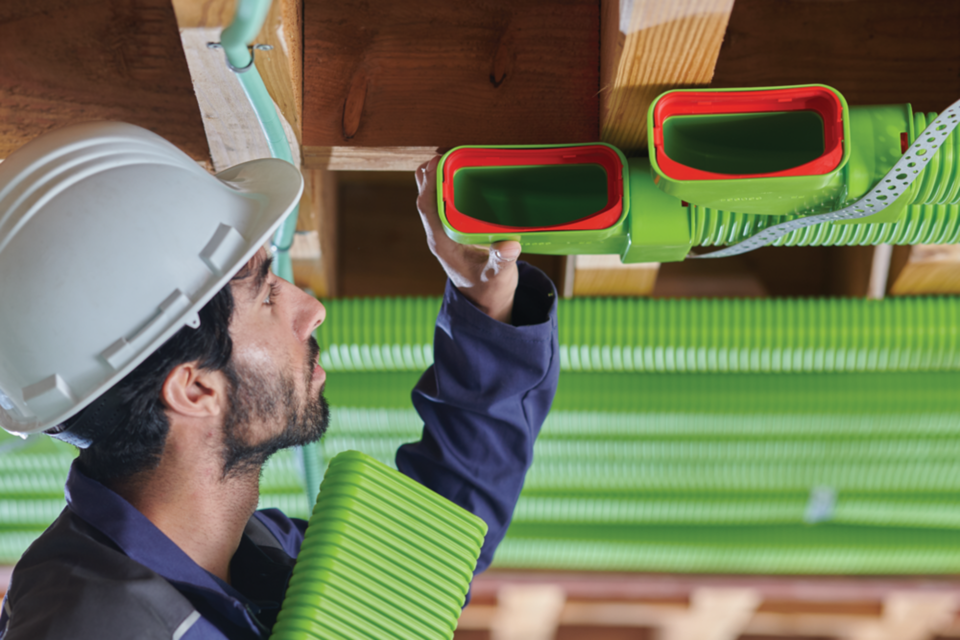

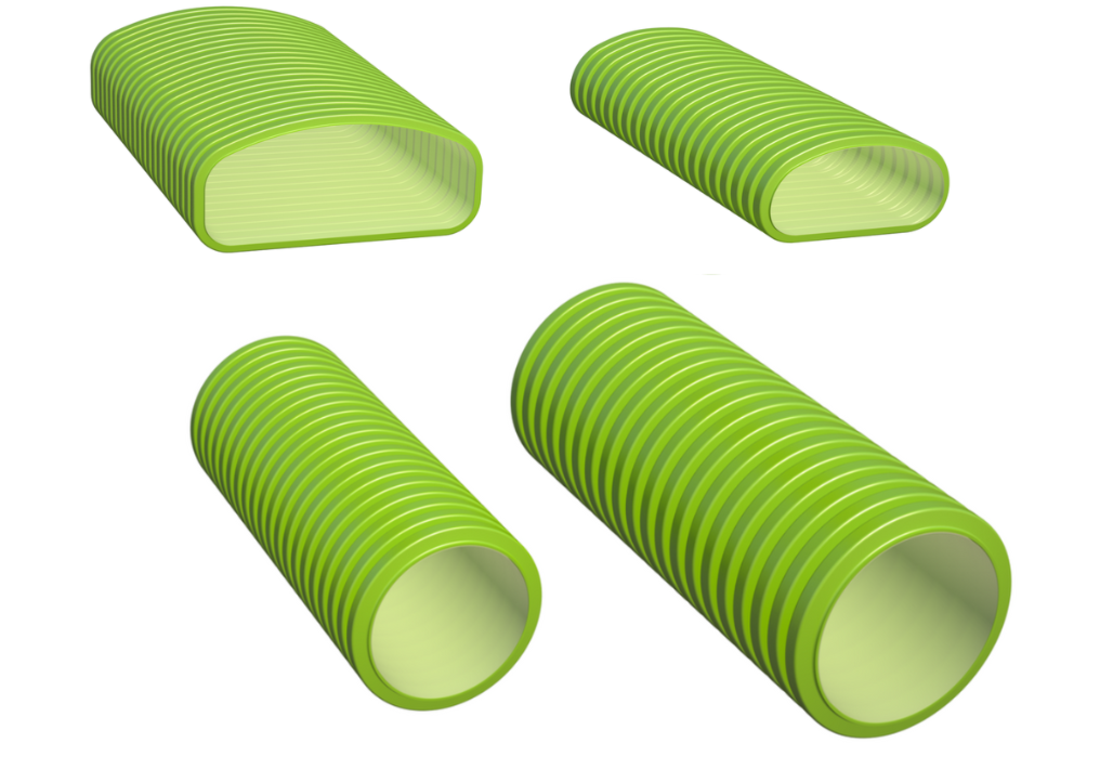

Air Excellent® : une gamme haute performance & conforme
Grâce à une gamme complète de gaines circulaires, coudes, tés de raccordement, connecteurs ou encore caissons de distribution, Air Excellent® est la solution conforme pour simplifier les chantiers.
Les 6 points à connaître :
- Les gaines sont à la fois souples et faciles à manier, tout en étant ultra résistantes afin d'empêcher l'écrasement du réseau.
- Les conduits semi-rigides Air Excellent® sont traités anti-statiques et anti-bactériens : cela permet de limiter l'encrassement et la prolifération de bactéries dans l'ensemble du réseau.
- La surface intérieure ultra lisse des gaines Air Excellent® permet de limiter les pertes de charge et anticiper l'entretien par ramonage des conduits.
- Les conduits sont raccordés avec un système de clip ultra facile : facile pour veiller à l'étanchéité complète et continue du réseau !
- Leur conformité RE2020 garantit les débits requis pour chaque pièce.
- Existent en version circulaire et semi-circulaire.
Comment réduire les nuisances sonores du réseau ?
Quand un système de ventilation est installé, le passage de l'air dans les gaines peut créer du bruit.
Comment résoudre ce problème ? En installant des silencieux entre la centrale double-flux et les caissons de répartition, ainsi qu'entre les conduits !
Quels sont les avantages d'installer des silencieux ? L'ajout de silencieux acoustiques permet d'absorber les bruits résiduels des ventilateurs et de la centrale, ainsi que les bruits liés à la circulation de l'air. Cela contribue également à réduire la propagation du son provenant d'autres pièces à travers les conduits.

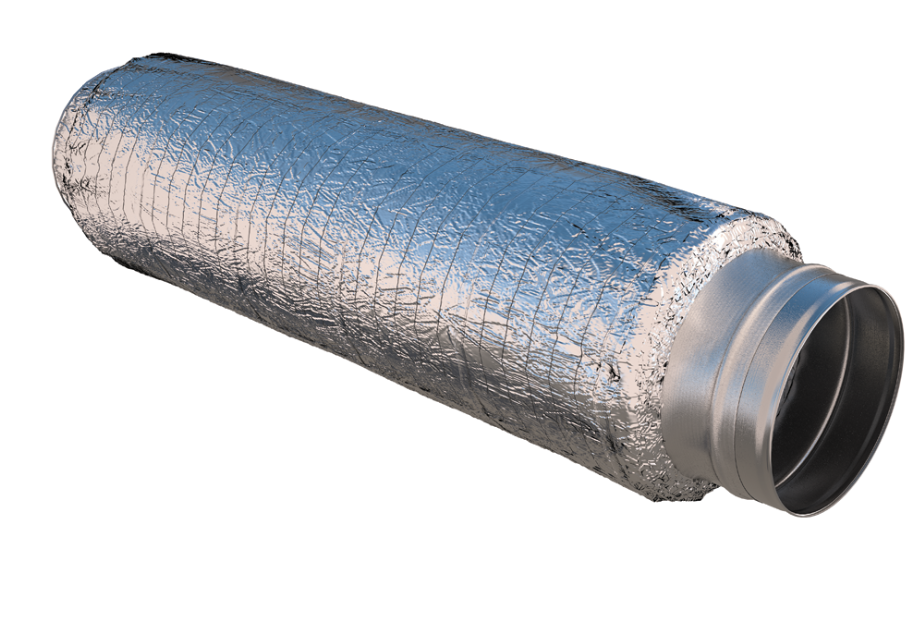

Les silencieux Ubbink, équipés d'embouts rigides, sont faciles à installer. Leur revêtement extérieur en aluminium et leur membrane interne en polypropylène offrent une réduction significative du bruit sans compromettre les performances de votre système de ventilation.
Les règles du détalonnage des portes
Le détalonnage des portes (rabotage de la partie inférieure) doit être suffisant pour ne pas freiner le passage d’air dans le logement. Ainsi, même lorsque les portes seront fermées, une bonne circulation de l’air sera possible depuis les entrées d’air vers les bouches d’extraction à travers les différentes pièces du logement.

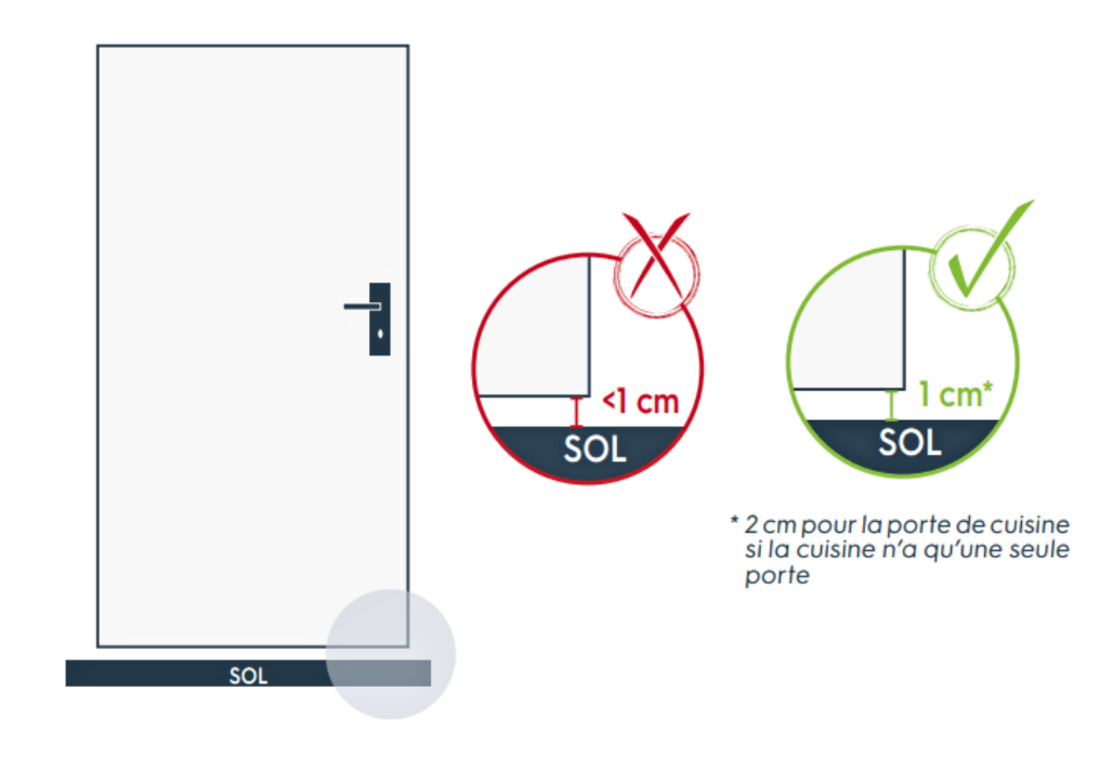

Comme démontré sur le schéma ci-contre, le détalonnage doit être supérieur à 1 cm, et à 2 cm pour la porte de la cuisine, si celle-ci ne possède qu'une seule porte.
LA check-list ULTIME pour vérifier point par point la conformité de votre installation !
Découvrez les points clés incontournables à garder en tête pour garantir la conformité à réception dans notre livre blanc RE2020 !

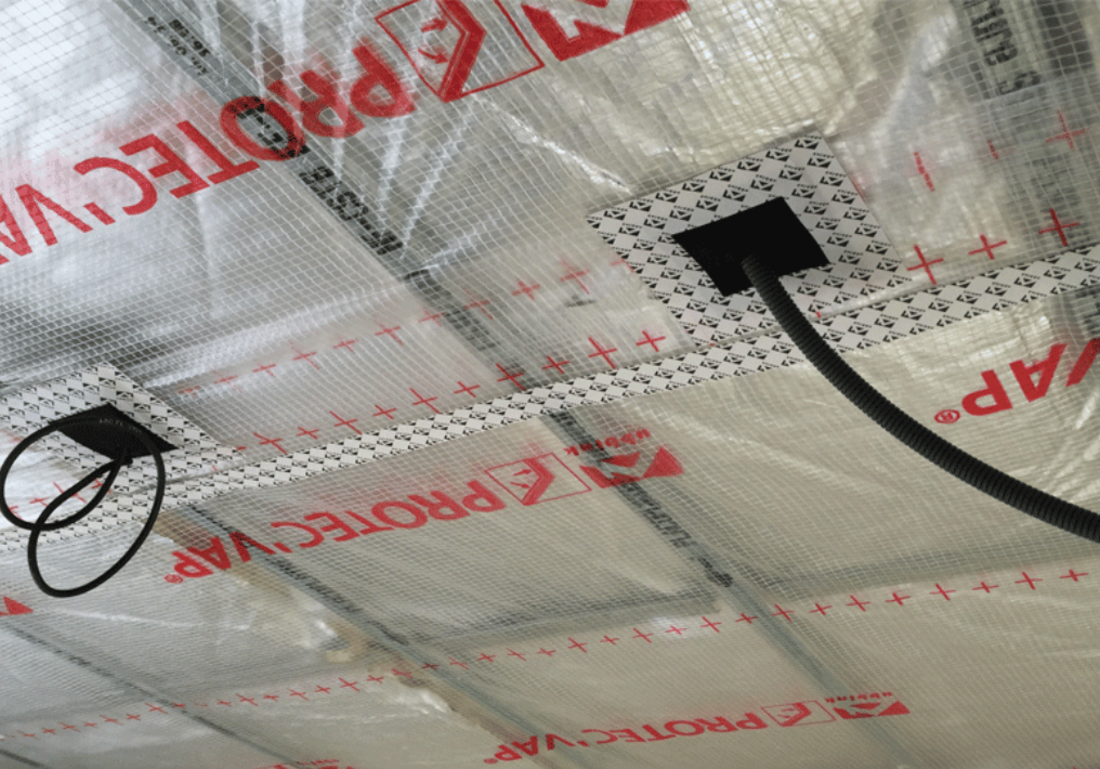

Isolation : focus sur le pare-vapeur Protec'Vap
La solution la plus performante d'isolation intérieure pour l'étanchéité à l'air d'une maison individuelle est le pare-vapeur Protec'Vap®. Véritable barrière contre les infiltrations d'air et contre la migration de vapeur d'eau, le Protec'Vap® assure à votre logement une protection de longue durée tout en évitant les déperditions thermiques dues à une mauvaise isolation.

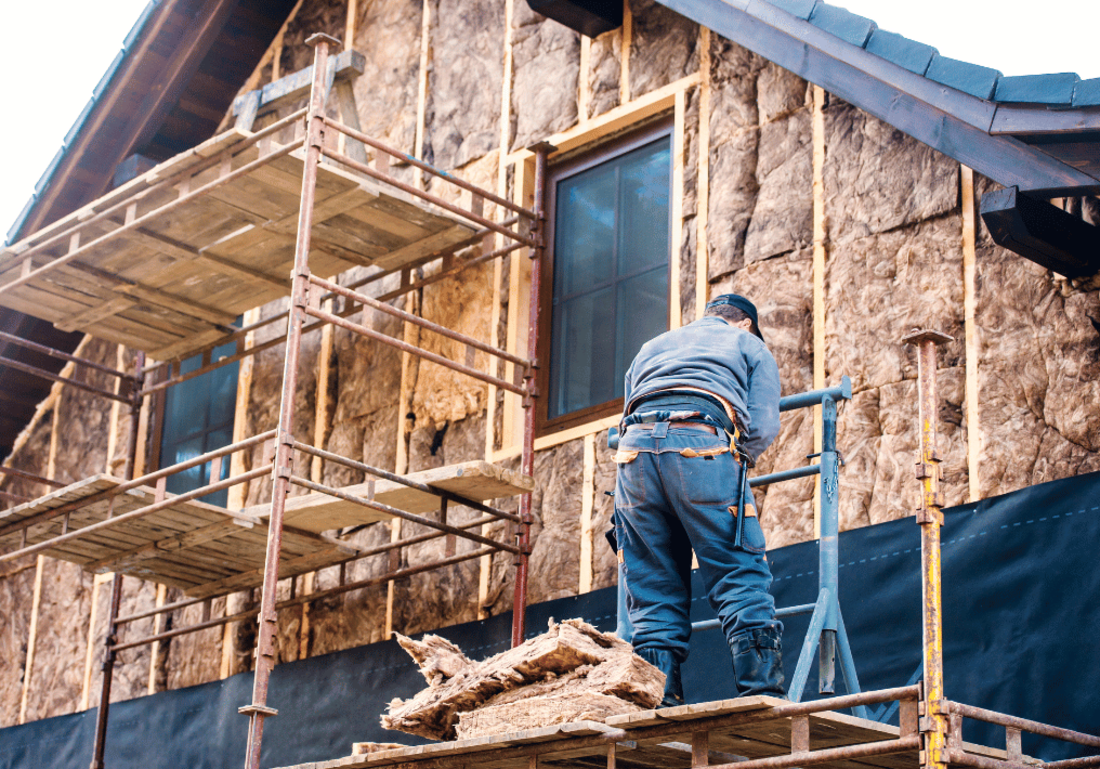

Futur & maison passive : performance énergétique et isolation
Lors de la construction d'une maison individuelle en adéquation avec la RE2020, l'un des principaux objectifs réside dans la gestion de sa consommation énergétique et de ses émissions de CO². Pour respecter les taux définis par cette nouvelle réglementation, une maison individuelle doit être construite selon un principe de conception bioclimatique, plus résistant aux fortes chaleurs et apportant un confort en hiver en évitant au maximum l'utilisation du chauffage ou de la climatisation. La conception prend donc en compte divers éléments : forme de la maison, orientation, composant, éclairage naturel, ...
En plus des exigences en matière d'éclairage naturel, où les baies vitrées doivent constituer 1/6 de la surface habitable, l'installation d'une isolation performante demeure une priorité essentielle. Cela vise à prévenir la formation de ponts thermiques, susceptibles d'entraîner d'importantes déperditions thermiques.
Pour garantir une isolation fiable et durable, de nombreuses solutions ont été développées par Ubbink pour assurer l'étanchéité à l'air, l'étanchéité à l'eau et la ventilation de la structure.

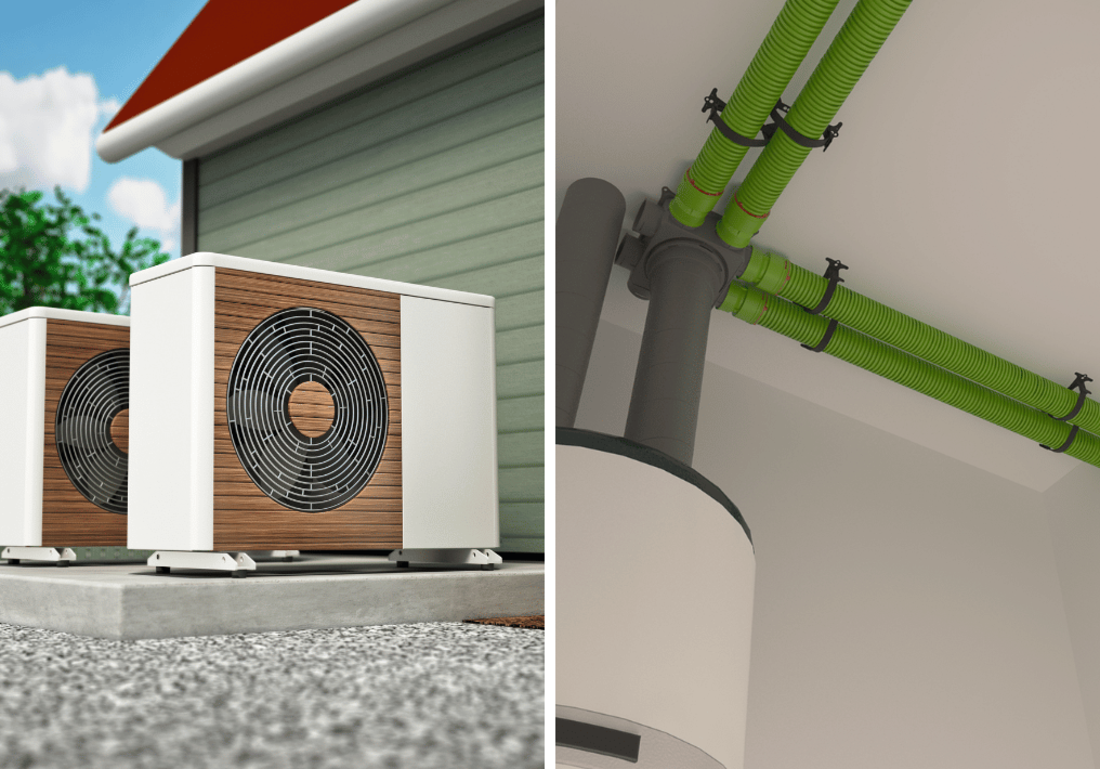

Limiter le recours en énergie fossile
Second objectif à respecter : la RE2020 fixe des seuils maximaux d'émissions de CO² dans le but de limiter le recours aux énergies fossiles. En effet, une maison individuelle doit, conformément aux requis de la RE2020, disposer d'au moins une source de production d'énergie renouvelable.
Afin de rester sous le seuil de consommation d'énergie de 160Kg CO²/m² sur 50 ans, les pompes à chaleur (PAC), les chauffe-eau thermodynamiques (PAC ECS - CET) et les PAC hybrides sont les solutions les plus adaptées !
Couplés au système de ventilation Ubbink de la gamme Air Excellent® et Aerfoam®, les PAC air/air, air/eau et PAC ECS - CET sur air extrait peuvent fonctionner au maximum de leur performance. Conduits semi-rigides disposant d'une surface intérieure lisse, les conduits Air Excellent® assurent des pertes de charge très faibles, limitant l'encrassement et permettant de tirer profit des performances de l'appareil installé.
