Que dit la réglementation sur les règles principales d'implantation pour une installation de type B ?

Sommaire

Partie 1 Règles d'implantation pour les chaudières < 70kW en B23p
Prise d'air neuf pour les chaudières < 70kW en B23p
Règles d'implantation pour les chaudières < 70kW en B23p
Débouchés et rejets des fumées pour les chaudières < 70kW en B23p

Partie 2 Règles d'implantation pour les chaudières > 70kW en B23p
Prise d'air neuf pour les chaudières > 70kW en B23p
Règles d'implantation pour les chaudières > 70kW en B23p
Débouchés et rejets des fumées pour les chaudières > 70kW en B23p

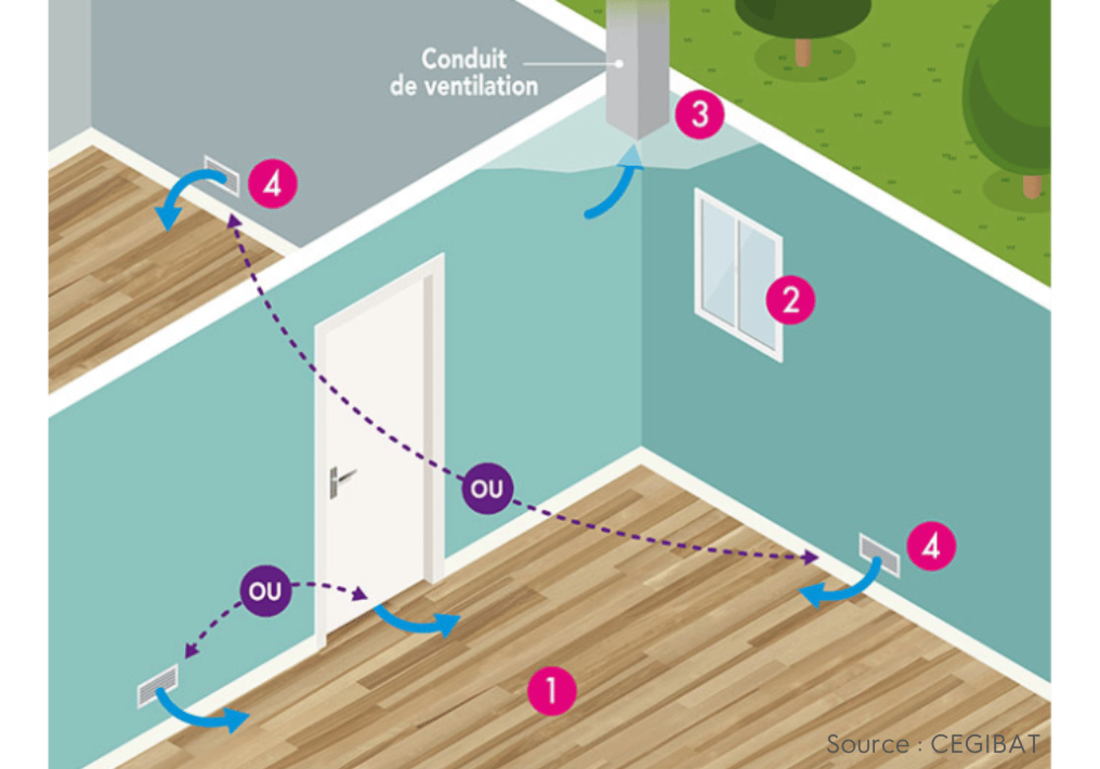

Prise d'air neuf pour les chaudières < 70kW en B23p

Pour les chaudières de moins de 70 kW en B23p, l'apport d'air neuf dans le local est essentiel pour la combustion.

Conformément aux normes, la prise d'air frais neuf dans le local doit être assuré par une ventilation basse. Selon la zone d'implantation du local chaudière, hors ou dans le logement, la prise d'air se doit cependant d'être placé différemment :

• Dans le logement : prise d’air au ras du boisseau
• Hors logement : prise d’air à la buse de la chaudière

Lors d'une implantation dans le logement, il est important de souligner que la ventilation basse peut être mise en place de manière indirecte, notamment par un apport d'air provenant d'une pièce de vie (tel que le salon ou la chambre) ou par un détalonnage de la porte en laissant le passage d'un filet d'air sous celle-ci.

Contrairement à l'installation de chaudières au dessus de 70 kW de puissance nominale que nous détailleront plus tard, la ventilation haute du local n'est pas requise.

Règles d'implantation pour les chaudières < 70kW en B23p

Pour des implantations de chaudières de faibles puissances, généralement que l'on retrouve sur des chantiers de maisons individuelles, les règles d'implantation sont moins contraignantes et simplifiée, tout en garantissant toujours la sécurité :

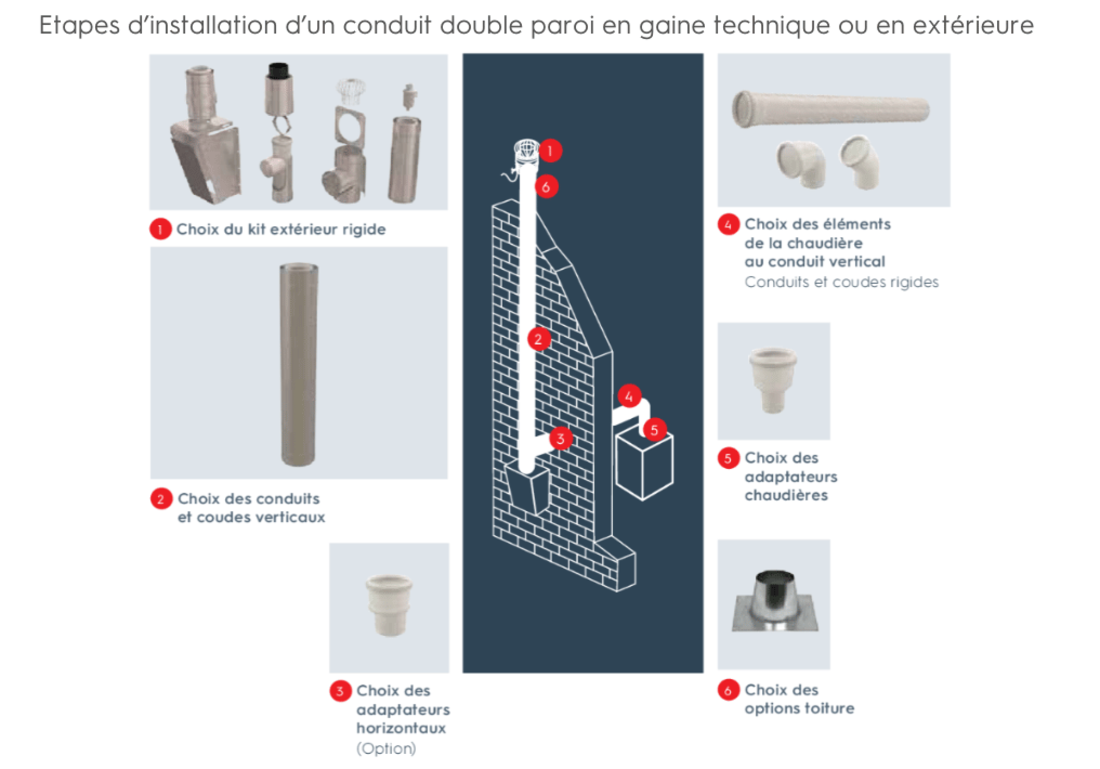

Si l'implantation de la chaudière se fait dans le logement (cuisine, buanderie, cave, garage), un conduit de raccordement double paroi concentriques doit être installé. En revanche, pour un implantation hors logement (sans accès direct au logement, LPE, chaufferie, mini chaufferie), seul un conduit de raccordement simple paroi est nécessaire pour garantir la sécurité de l'installation.

L'une des principales contraintes d'installation basse puissance est le fait de devoir s'adapter aux espaces restreints, un problème souvent rencontré par des petites entreprises ou habitations individuelles. En combinant les règles d'implantations plus souples, les possibilités de prise d'air neuf multiple et la gamme Chemilux Ubbink dédiées aux chaudières de type B en neuf et rénovation, une solution est toujours possible !

Débouchés et rejets des fumées pour les chaudières < 70kW en B23p

Selon les cas les plus rencontrés, le débouché du conduit de fumée se doit d'être situé au minimum 40cm au dessus du faîtage, ou de toute partie de construction distance du débouché situé dans un rayon de 8 mètres.

Dans le cas d'une pente de toit supérieure à 15° et de l'installation d'un dispositif anti-refouleur, si aucune partie de la construction ne dépasse le faîtage, le débouché peut se faire au niveau de celui-ci.

Dans le cas de toiture ayant une pente inférieure à 15°, les rejets des fumées doivent se faire 1.20 mètres au dessus de la toiture.

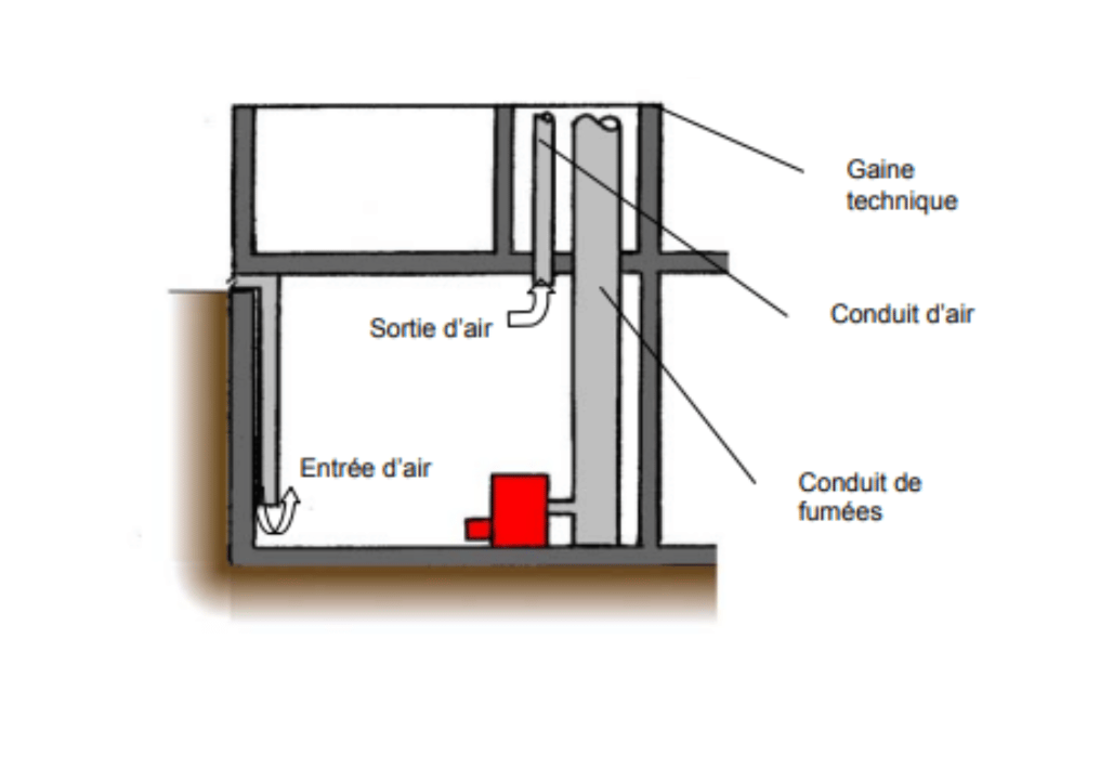

Prise d'air neuf pour les chaudières > 70kW en B23p

Dans le cas des installations de type B23p d'une puissance supérieure à 70kW, l'apport d'air frais dans le local est réalisé à la fois par une ventilation haute et une ventilation basse. Cette prise d'air doit toujours se faire à la buse de la chaudière. Selon les recommandations du DTU 24.1, si le conduit de fumées est placé dans une gaine technique, celle-ci ne peut être utilisée pour l'entrée d'air, mais seulement par la ventilation haute.

Les prises d'air accessibles au public doivent impérativement être protégées par un grillage à mailles, ou tout dispositif similaire.

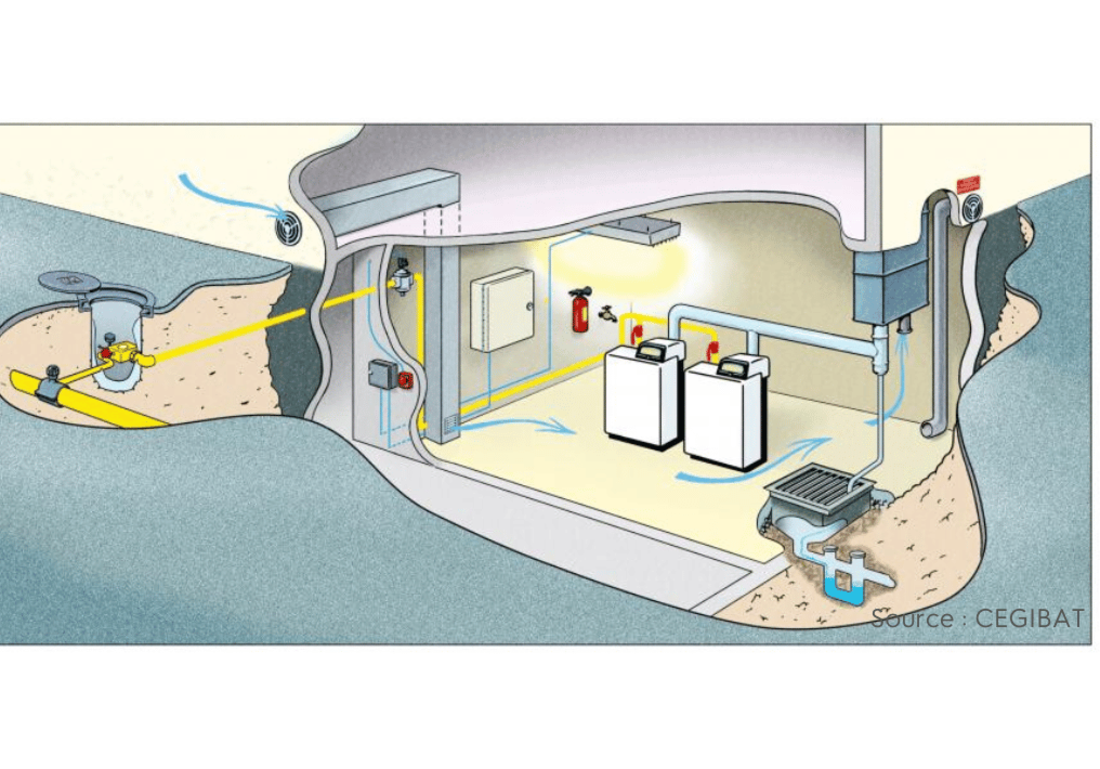

Règles d'implantation pour les chaudières > 70kW en B23p

Pour ces installations, notamment dans les Locaux de Production d'Énergie (LPE), il est impératif de se référer au DTU 65.4 pour définir les règles d'implantation appropriées. Ce DTU 65.4 s'applique aux installations de bâtiment neuf pour les chaudières dont la puissance calorifique est supérieure à 70kW.

Des recommandations spécifiques sont disponibles sur le simulateur CEGIBAT pour aider à déterminer l'implantation idéale en fonction des paramètres spécifiques de chaque projet. Il est à noter que pour une installation dans un bâtiment d'une chaufferie de 1000kW ou plus est interdite dès lors qu'elle est surmontée d'étages occupés, habités, ou à usage de bureaux, à l'exception des locaux techniques.
