Règle de raccordement de flexible à une chaudière
Dans le cadre d'une installation en conduit flexible, les règles de mise en œuvre doivent respecter les dispositions des Cahiers des Prescriptions Techniques communes aux systèmes d'amenée et d'évacuation des produits de combustion raccordés.
Dans ce cas-ci, la réglementation indique que seul un raccordement par conduit flexible d'allure verticale est possible, le flexible ne doit jamais être en angle horizontal ! Pour un raccordement individuel, le conduit entre la buse et le boisseau doit être concentrique, donc à partir de la cheminée et jusqu'à la sortie extérieure. Un flexible PPTL ne peut être alors utilisé que dans la cheminée.
Un flexible étant annelé, il ne peut en aucun cas être installé à l'horizontale, ou constituer une jonction entre la verticalité et l'horizontalité. Ce sont les anneaux qui causeraient un risque d'accumulation des condensats, ce qui fragiliserait le PPTL.

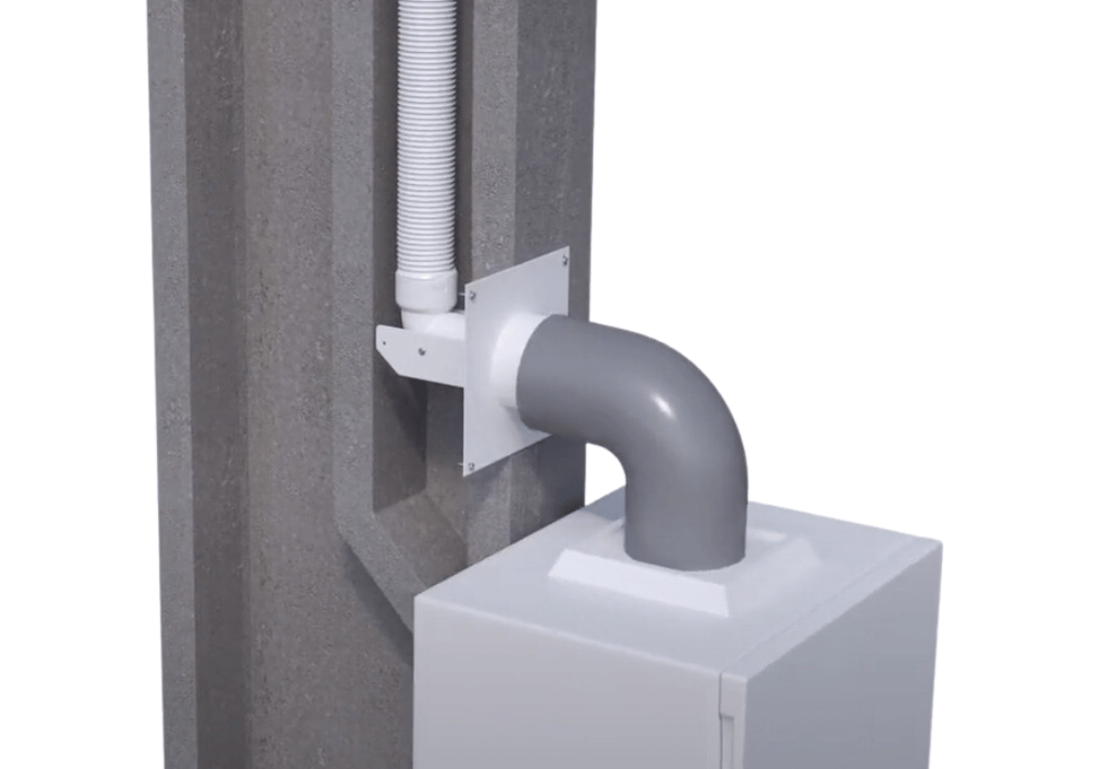

Un flexible de marque Ubbink ne peut être installé que dans le cadre d’une rénovation dans un conduit existant vertical grâce aux solutions CHEMILUX ou RENOLUX. Dans ces cas-ci d'installation dans un conduit existant comportant un dévoiement, la mise en œuvre de flexible est possible seulement si l'angle ne dépasse pas 45°.
En conclusion : Non ! Un flexible ne peut pas être raccordé jusqu'à la chaudière.
Avis technique et notice du fabricant

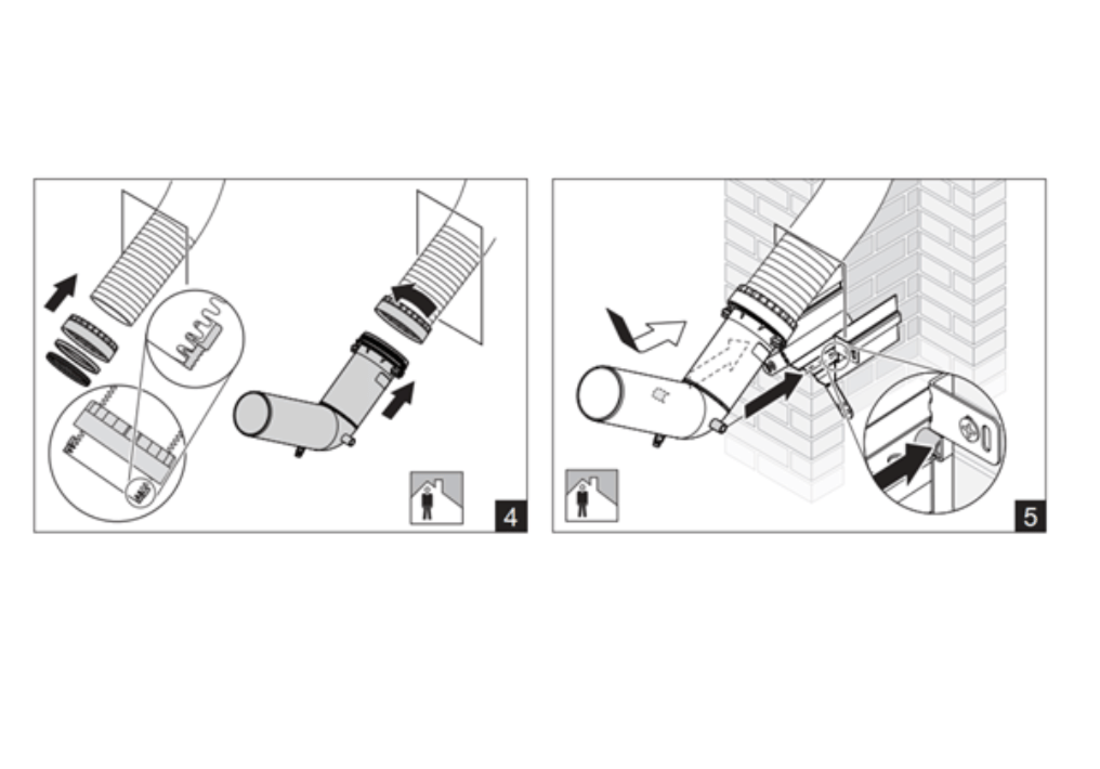

Il est nécessaire d'installer l’ensemble des éléments du kit, dont le coude rigide pour la transition entre l’horizontale et la verticale.
Extrait avis technique DTA ROLUX 14.2 16-2209 :
"Dans le cadre d’une installation en conduit flexible (système RENOLUX CONDENSATION), il est possible d'assembler deux parties flexibles de même diamètre à l'aide d'un raccord. Une installation ne peut comporter qu'un seul raccord flexible/flexible. Le conduit flexible doit être d‘allure verticale. Toutefois, l'installation dans un conduit existant comportant un dévoiement est possible, l’angle ne devant pas dépasser 45°."
NF DTU 24.1 et Arrêté du 28 février 2018
Le NF DTU 24.1 "réglementation des conduits de fumée" et l’Arrêté du 28 février 2018 valident l'emploi de conduits PPTL, tout en précisant que, pour toute installation de conduit de fumée de type B sous pression, lorsque la puissance utile totale de l’installation est inférieure ou égale à 70kW et si le local où des appareils sont raccordés fait partie du logement, tout conduit installé dans le local devra être concentrique.
Ces prescriptions provenant du DTU pour les chaudières faible puissance, rendant obligatoire l'utilisation de conduits concentriques dans le logement justifient également qu'il n'est pas possible d'utiliser de flexible PPTL dans le logement jusqu'à la chaudière.
Rappel : Que dit la réglementation en chaufferie ?
Conformément aux normes, pour les chaudières de moins de 70kW en B23p, l'apport d'air frais dans le local doit être assuré par une ventilation basse. Moins contraignantes et plus simples que pour des installations de plus grosse puissance, les règles d'implantations de la prise d'air, de conduit concentrique ou encore de débouchés sont à retrouver dans l'article sur les principales règles d'implantation pour une installation de type B. LIEN LIEN

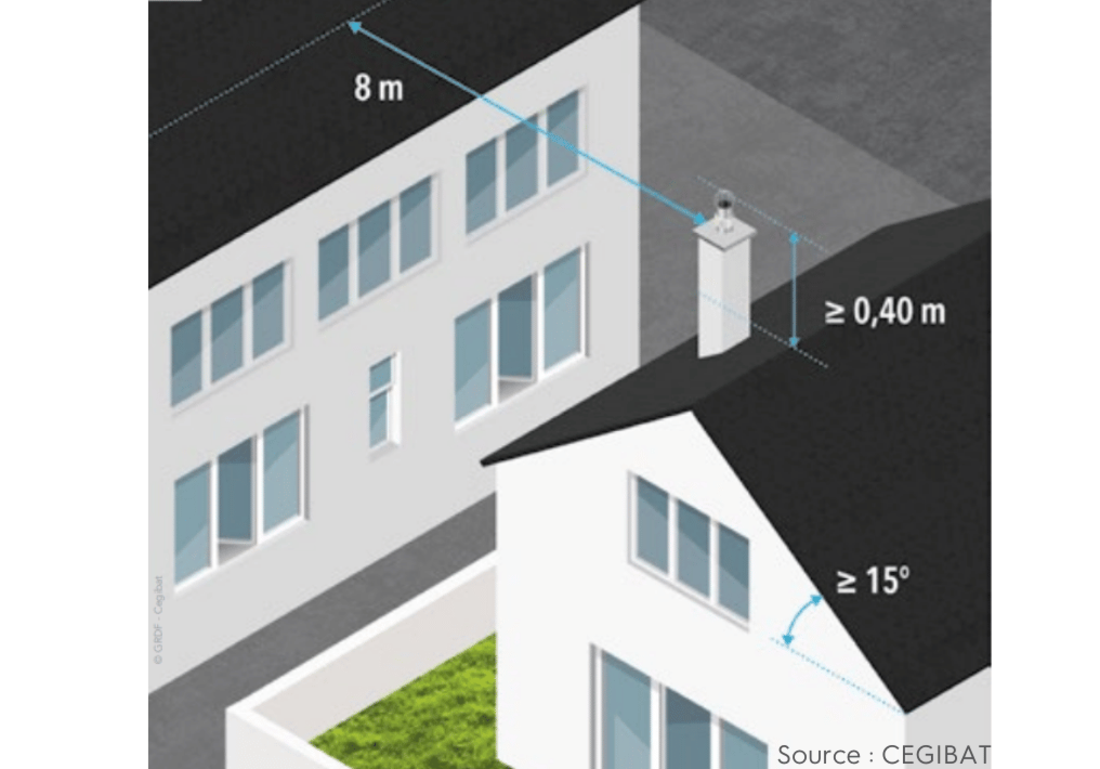

Rappel : Quelles sont les règles relatives aux débouchés ?
Ventouses en chauffage domestique : quelles sont les règles relatives aux débouchés ? | Ubbink

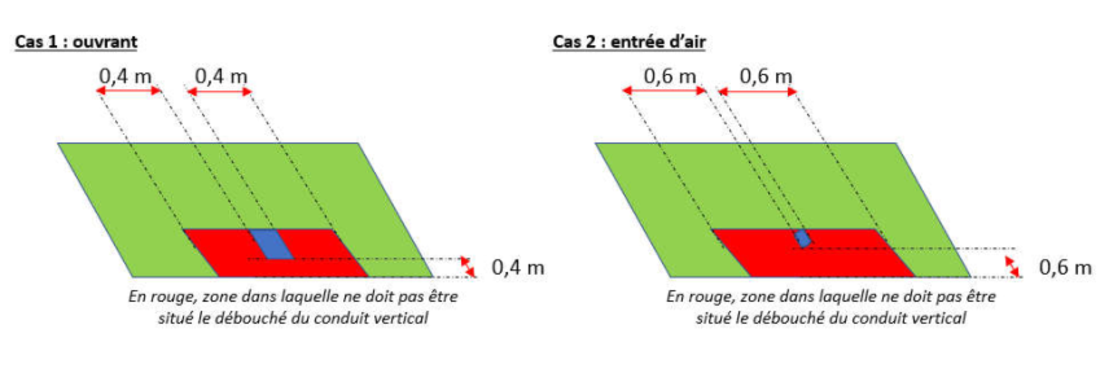

Que ce soit pour un terminal horizontal, proche d'un ouvrant, une sortie sur voie publique ou privative, de plusieurs terminaux, ou encore des cas spéciaux comme une cour anglaise ou un angle de mur, des règles d'implantations strictes ont été définie afin de garantir une installation conforme aux normes en vigueur. Parcourez l'article suivant pour prendre connaissance des multiples règles qui peuvent exister et que vous pourrez rencontrer sur vos chantiers.
