Comment remplacer un appareil sur une colonne 3CEp ?

Sommaire

Vérification de la compatibilité de la nouvelle chaudière
Vérification de la compatibilité des éléments de raccordement
Étude de dimensionnement
Protocole de vérification du raccordement de l'appareil
Les points de vigilance

Vérification de la compatibilité de la nouvelle chaudière

En premier lieu, l'installateur en charge du remplacement d'appareils sur une colonne 3CEp doit vérifier que les chaudières prévues ont une certification compatible avec l'installation 3CEp en place : chaudière type C4p ou C10.

L'installateur de l'appareil doit aussi vérifier en amont les caractéristiques de l'appareil de remplacement et s'assurer qu'elles sont compatibles avec celles de l'appareil remplacé. Dans les 2 points à vérifier, il y a notamment le débit massique qui doit être inférieur ou égal à celui de l'ancienne chaudière, ainsi que la pression à la buse qui doit elle être au minimum égale à celle de l'ancienne chaudière.

Pour le changement d’une ou plusieurs chaudière(s), il est nécessaire de se référer au chapitre 6 et à l’annexe 6 du guide CNPG EVAPDC et de vérifier que la conception de l'installation respecte la norme en vigueur (à ce jour NF 13384-2).

Il est obligatoire que les deux paramètres précédents soient validés, autrement une nouvelle note de calcul de l'installation sera nécessaire.

Pour connaître les données de la chaudière d'origine, il faut se référer à la notice d'installation de celui-ci ou bien sur la base ATITA : https://atita.com/

Vérification de la compatibilité des éléments de raccordement

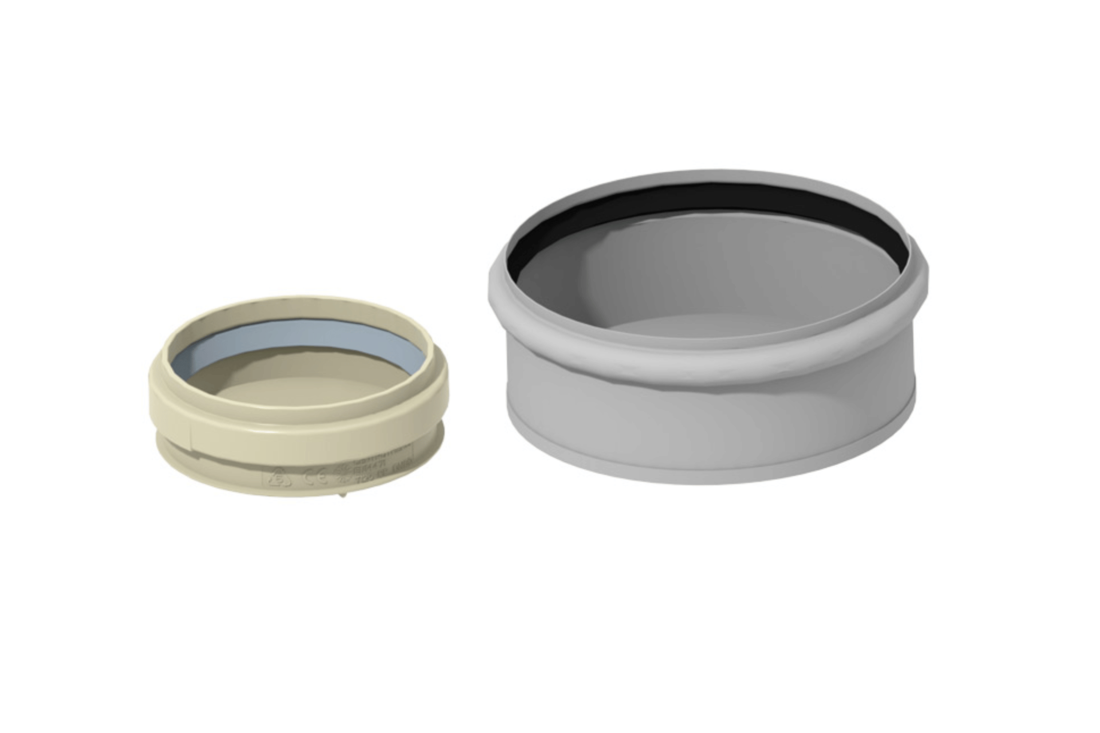

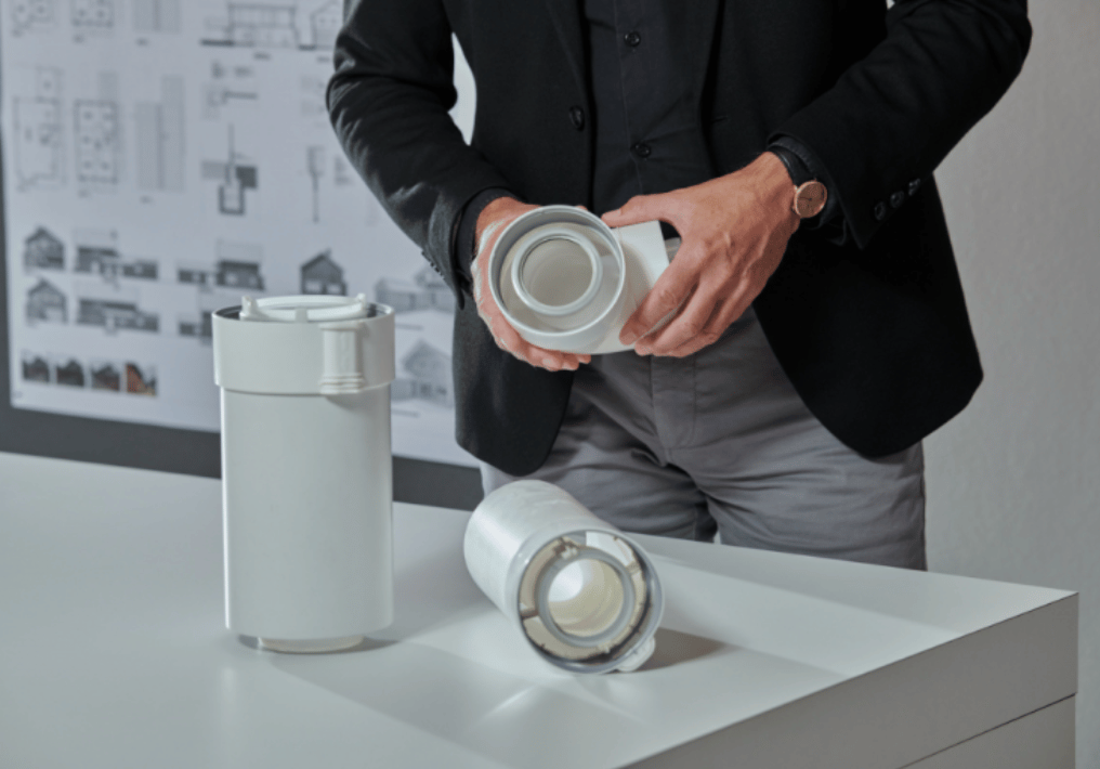

Préalablement à l'installation, le ou les appareils de remplacement doivent être choisis en tenant compte de leur compatibilité avec le conduit existant. Cette compatibilité est décrite dans les documentations destinées aux installateurs et mises à disposition par le fabricant de l’appareil ou du conduit existant.

Étude de dimensionnement

Quel que soit le nombre de chaudières à remplacer, en 3CEp une étude de dimensionnement ainsi qu'une note de calcul associée seront toujours utile avant la mise en œuvre. Pour mener à bien le dimensionnement, un bureau d'études aura besoin des éléments suivants :

• Marque et diamètre du conduit 3CEp
• Relevés du tracé du conduit 3CEp (hauteurs d’étage, hauteur du terminal, dévoiement éventuel)
• Marque, modèle, puissance et nombre d'appareils raccordés au conduit 3CEp
• Relevés du tracé du conduit de raccordement de chaque appareil (marque, diamètres, longueurs, nombre et angle des coudes)
• Emplacement de l'appareil à remplacer sur le conduit 3CEp
• Marque, modèle et puissance du ou des nouveaux appareils

Protocole de vérification du raccordement de l'appareil

À l’issue de l’installation, le raccordement conforme de l’appareil au conduit doit être vérifié par la méthode suivante :

• Vérifier, dans le cas d’un clapet non intégré à la chaudière, que celui-ci est installé selon la notice du constructeur.
• Vérifier visuellement que l’emboitement des conduits est correct.
• Mettre en service l’appareil et vérifier ses réglages par rapport à l’environnement selon les préconisations du fabricant (exemple : réhausse de la puissance minimale).
• Mesurer les concentrations de CO/CO2 dans l’air comburant avec l’appareil en fonctionnement pendant 2 minutes : la concentration en CO doit être inférieure à 10 ppm ET la concentration en CO2 doit être inférieure à 0,5%.
• Mettre à l’arrêt l’appareil.

Les points de vigilance

En plus des éléments de vérifications et protocole à suivre pour assurer un remplacement conforme d'appareils sur une colonne 3CEp, quelques points de vigilance sont à prendre en considération :

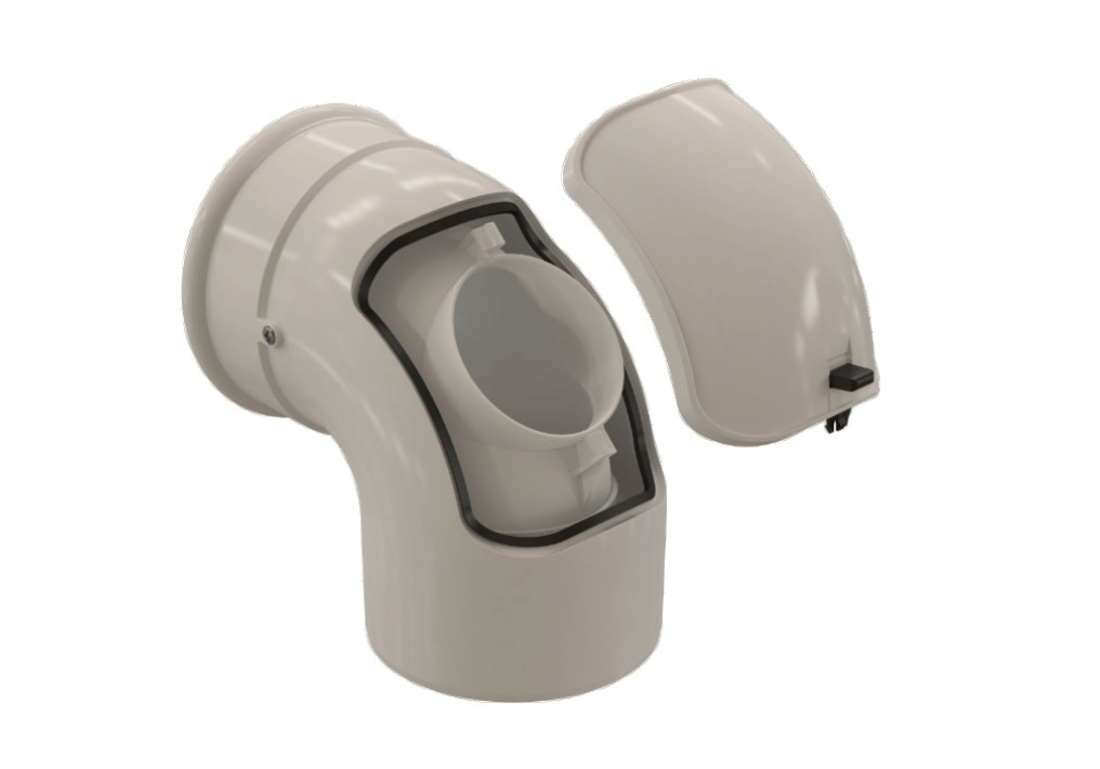

1. Vérifier la présence et/ou installer le cas échéant, un clapet anti-retour fourni par le fabricant de la nouvelle chaudière (intégré ou extérieur).
2. Remplacer le conduit de raccordement en s'assurant du même positionnement que celle de l'installation originale, incluant le même nombre de coudes, la même longueur et le même diamètre.
3. Vérifier que la pression minimale déclarée à la buse de la nouvelle chaudière soit au moins égale à celle de la chaudière existante.
