Systèmes de ventilation

Votre projet sur mesure

Vous souhaitez un calcul de ventilation gratuit pour votre projet ? Envoyez-nous vos plans/esquisses, spécifications et données de projet via le formulaire de demande. Vous recevrez un devis entièrement élaboré en fonction de vos besoins et assorti de conseils professionnels !

Information supplémentaires

Visualisation sur les plans PDF

• Débit de pulsion max. recommandé par clapet/grille : 75 m/h
• Débit d’extraction max. recommandé par clapet/grille : 75 m/h
• Veillez toujours à disposer d’un jeu de plans à l’échelle (vues en plan, en élévation et en coupe)
• Les plans à réaliser et à diff user par l’entrepreneur doivent au moins mentionner:

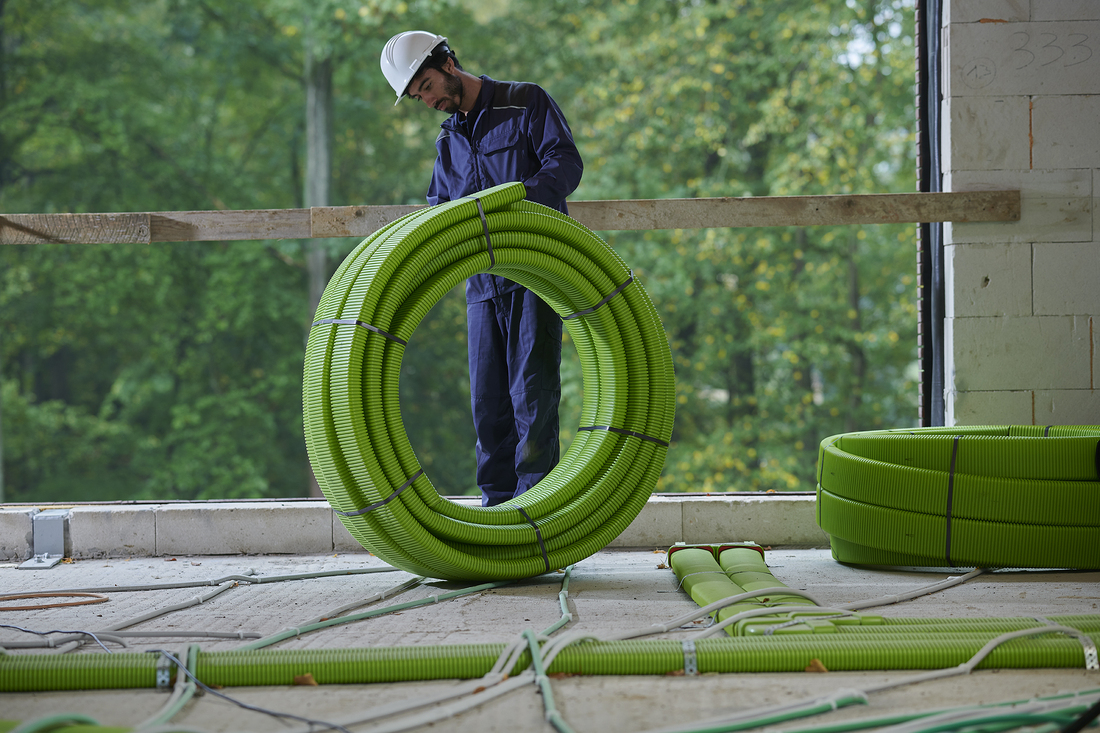

  • Le parcours des gaines et les dimensions des gaines.
  • L’emplacement des ouvertures d’admission pour la pulsion d’air depuis l’extérieur et l’extraction d’air vers l’extérieur.
  • L’emplacement et les spécifi cations de l’unité de ventilation et des bouches.
  • L’emplacement et le type de dispositifs acoustiques.
  • L’emplacement des interrupteurs de commande et/ou le type de commandes.
  • Les pièces d’installation isolées.
  • Les volumes d’air par pièce.
  • Les dimensions des ouvertures de passage, par exemple pour les portes intérieures.
  • Position des gaines techniques, des pré-murs, des faux-plafonds, etc.

Remarques générales:

Dans le cas où les débits ne sont pas fournis par le conseiller PEB, les calculs seront basés sur la norme NBN D50-001. Ubbink ne pourra pas être tenu responsable dans le cas où les débits PEB calculés par le conseiller ne nous sont pas communiqués. Les calculs sont informatifs et doivent être vérifi és par le conseiller PEB responsable pour ce projet ainsi que par l’installateur ou le bureau d’études compétent pour ce projet. Cette off re n’est valable que suite à ces contrôles, éventuellement adaptés par le conseiller PEB après émission du rapport PEB et conformément aux débits mentionnés. Cette off re est une estimation relative au système de conduits, dont le prix est basé sur les plans du bâtiment. L’ensemble des conduits fl exibles et isolés ainsi que de leurs accessoires dépend des conditions de pose et d’implantation du groupe de ventilation.

Pas compris dans cette offre

• Les ouvertures de transfert (grilles de transfert et ouvertures à la partie inférieure des portes;
• Matériel de montage (vis, chevilles, écrous, ruban...);
• Clapets coupe-feu éventuels (grilles, clapets, bouches...);
• Isolation de conduits éventuellement non isolés (caves et greniers non isolés, y compris ceux posés sur le toit);
• Mise en service/démarrage de l’installation sans rapport de mesure EPB (€195,00 ex. TVA)
• Rapport de mesures/de réglages suivant la réglementation PEB. (€335,00 ex. TVA)
• Canaux d’expansion sur le toit plat (type Galva/Inox) pour éviter les boucles de recirculation.

Conditions supplémentaires

• La pose du groupe doit être eff ectuée de préférence à proximité de l’aspiration et de l’extraction d’air, en tenant compte du poids et

  du niveau sonore du groupe

• Les forages des ouvertures pour les conduits doivent se faire par vos services
  • Ventieladapters bij voorkeur in DN140
  • Luchtverdeelkasten bij voorkeur in DN200
• La ventilation doit tourner en régime continu pour obtenir un bon résultat conformément à la norme ;•Une ouverture de 10 mm sur toute la largeur de la partie inférieure des portes intérieures doit être prévue par vous afi n de permettre le transfert aéraulique d’un local à l’autre. Dans le cas d’une cuisine, cette ouverture doit être de 20 mm sur toute la largeur ;•Les fi ltres doivent être nettoyés tous les 2 à 3 mois et être remplacés tous les ans ;•Le réseau des conduits exige une isolation thermique afi n de réduire les pertes calorifi ques et la condensation. Ce dernier point doit certainement être vérifi é lors du passage dans des locaux non réchauff és qui se trouvent entre le groupe de ventilation et la frontière délimitant le volume protégé ;•L’appareil doit toujours être équipé d’un raccordement correct à un siphon avec un piège à eau de min. 6 cm.

Remarques et notes

• Le réglage du débit est un outil utile pour réguler le débit du conduit. Il est équipé d’anneaux faciles à découper ou à desserrer

  (régulateurs de débit). Un programme de calcul simple vous permet de déterminer vous-même le nombre d’anneaux. Les régulateurs de débit sont directement connectés aux boîtes de distribution pour ajuster le débit requis par pièce. Cela permet d’éviter toute perturbation indésirable des débits et de maintenir l’équilibre du système en toutes circonstances. Les calculs sont eff ectués via l’outil de calcul Ubbink sur la base des plans d’installation établis.

• Si l’installation a été réalisée conformément aux plans de calcul/de pose, nous pouvons vous fournir cette régulation détaillée du débit.
• Si des modifi cations ont été apportées ou si l’installation s’écarte de la pré-conception de la ventilation (plans de pose reçus), nous

  vous demandons de nous contacter via projecten@ubbink.be réf. Numéro de projet/adresse du chantier. Ceci afi n d’eff ectuer un nouveau calcul sur la base de la modifi cation spécifi ée (mètres courants supplémentaires de gaines / coudes supplémentaires / ...).
